Zrozumienie potrójnej pompy tłokowej: potęga przemysłowa
W świecie wysokociśnieniowego przesyłu cieczy pompa z potrójnym tłokiem stanowi kamień węgielny niezawodności inżynierskiej. W przeciwieństwie do standardowych pomp odśrodkowych, których przepływ cieczy opiera się na prędkości, te maszyny wyporowe wykorzystują mechaniczne działanie trzech tłoków poruszających się ruchem posuwisto-zwrotnym, aby zapewnić stały przepływ pod wysokim ciśnieniem. Termin triplex odnosi się konkretnie do konfiguracji trzycylindrowej, która jest wyborem konstrukcyjnym wynikającym z potrzeby zachowania równowagi mechanicznej i zmniejszenia pulsacji ciśnienia. Pompy te są niezbędne w środowiskach, w których płyn musi być przemieszczany pokonując znaczny opór, na przykład podczas wtryskiwania do głębokich studni, czyszczenia pod wysokim ciśnieniem i szczelinowania hydraulicznego.

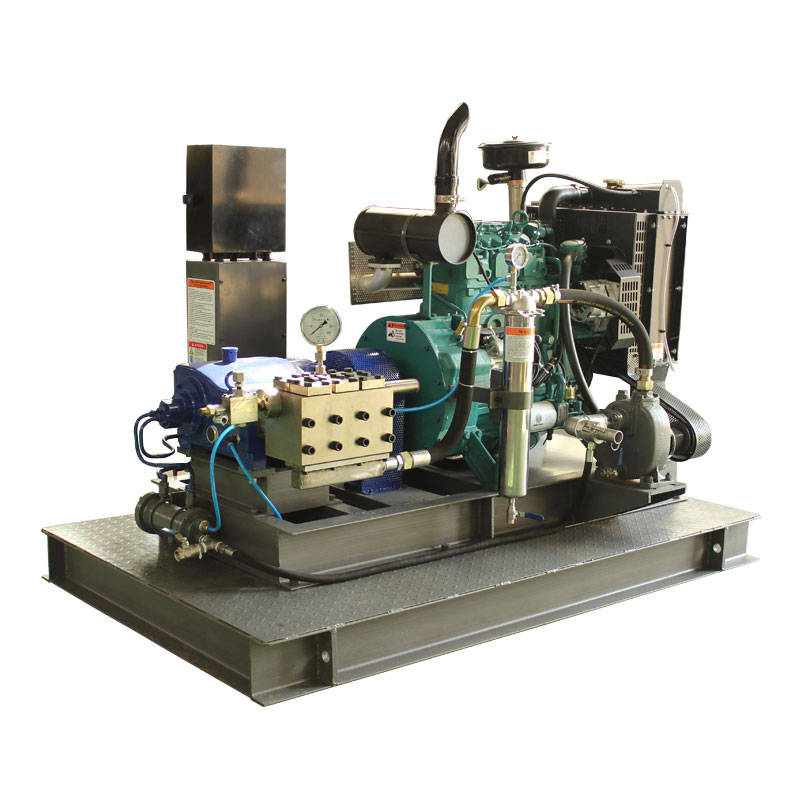

Zapotrzebowanie na te systemy często wymaga niezależnych źródeł zasilania, co prowadzi do rozwoju Potrójna pompa tłokowa z silnikiem wysokoprężnym . Łącząc solidne zalety mechaniczne głowicy potrójnej z wysokim momentem obrotowym i przenośnością silnika wysokoprężnego, gałęzie przemysłu mogą działać w odległych lokalizacjach, gdzie nie istnieje infrastruktura elektryczna. Ta szczegółowa analiza obejmuje niuanse ich mechaniki wewnętrznej, fizykę wyporu płynu i standardy operacyjne wymagane do utrzymania tych wysokowydajnych jednostek przez długi okres użytkowania.
Aby naprawdę docenić konstrukcję triplex, należy przyjrzeć się ewolucji technologii pomp. W przypadku pomp pojedynczych lub podwójnych często występują znaczące skutki „uderzenia wodnego” i nierówne natężenia przepływu. Dzięki wprowadzeniu trzeciego tłoka momenty suwów tłoczenia nakładają się na siebie w sposób, który zapewnia znacznie płynniejszy wylot. Ta stabilność jest ma kluczowe znaczenie dla ochrony rurociągów znajdujących się poniżej oraz zapewnienie trwałości wewnętrznych uszczelek i zaworów pompy.
Podstawowe elementy pompy nurnikowej Triplex
Pompa nurnikowa potrójna jest podzielona na dwie główne sekcje: część zasilającą i część hydrauliczną. Każda sekcja odgrywa istotną rolę w przetwarzaniu energii obrotowej na liniowe ciśnienie hydrauliczne.
Koniec mocy
Końcówką mocy jest mechaniczne serce napędzające ruch posuwisto-zwrotny. Zwykle składa się z wału korbowego, korbowodów i poprzeczek. Wał korbowy przekształca ruch kołowy silnika lub silnika w ruch do przodu i do tyłu. Ponieważ wał korbowy ma trzy obroty przesunięte o 120 stopni, trzy tłoki działają w naprzemiennej kolejności. To przesunięcie jest tajemnicą ciągły profil przepływu związane z systemami triplexowymi.
Płynny koniec
Końcówka cieczy to miejsce, w którym następuje faktyczne pompowanie. Zawiera kolektor pompy, tłoki i zespoły zaworów. Tłoki, często wykonane z ceramiki o wysokiej wytrzymałości lub stali nierdzewnej ze specjalistycznymi powłokami, wsuwają się i wysuwają z komory płynowej. W przeciwieństwie do pompy tłokowej, w której uszczelka porusza się wraz z tłokiem, pompa nurnikowa wykorzystuje stacjonarne uszczelki wysokociśnieniowe, przez które przesuwa się tłok. Taka konstrukcja pozwala znacznie wyższe ciśnienia robocze , często przekraczającą kilka tysięcy funtów na cal kwadratowy.
- Zawory ssące: Umożliwiają one przedostanie się płynu do komory podczas suwu wycofania.
- Zawory wylotowe: Otwierają się one podczas suwu do przodu, aby wcisnąć płyn do układu.
- Opakowanie tłoka: Krytyczne uszczelnienie zapobiegające przedostawaniu się płynu z powrotem do końcówki mocy.
- Kolektor: Wewnętrzne orurowanie rozprowadzające płyn do każdego z trzech cylindrów.
Mechaniczny przepływ pracy: jak to działa
Działanie potrójnej pompy nurnikowej przebiega według ścisłego czteroetapowego cyklu dla każdego z trzech cylindrów. Ponieważ cykle te są przesunięte, pompa zapewnia prawie stały strumień płynu pod ciśnieniem.
- Skok ssania: Gdy wał korbowy się obraca, korbowód ciągnie tłok do tyłu. Powoduje to wytworzenie próżni w cylindrze. Ciśnienie atmosferyczne (lub ciśnienie zasilania) powoduje otwarcie zaworu ssącego, wypełniając komorę płynem.
- Przejście: Gdy tłok osiągnie maksymalne tylne położenie, zawór ssący zamyka się w wyniku napięcia sprężyny i początkowej zmiany ciśnienia.
- Skok rozładowania: Wał korbowy kontynuuje obrót, popychając tłok do przodu, do komory wypełnionej płynem. Ponieważ płyn jest prawie nieściśliwy, ciśnienie szybko wzrasta.
- Wyrzut: Kiedy ciśnienie wewnętrzne przekracza ciśnienie w przewodzie tłocznym, zawór tłoczny zostaje otwarty. Tłok wypycha płyn z kolektora do linii aplikacji.
W potrójnej pompie tłokowej z silnikiem wysokoprężnym cykl ten może wystąpić setki razy na minutę. Prędkość silnika wysokoprężnego jest często kontrolowana za pomocą skrzyni biegów lub napędu pasowego, aby dopasować ją do specyficznych wymagań dotyczących przepływu w danym zadaniu. The wydajność objętościowa tych pomp jest niezwykle wysoki, często przekraczający 90 procent, co oznacza, że prawie cały płyn wpływający do komory jest skutecznie odprowadzany pod ciśnieniem.
Specyfikacje techniczne i wskaźniki wydajności
Wybór właściwej pompy wymaga zrozumienia, w jaki sposób wkład mechaniczny przekłada się na moc hydrauliczną. Poniższa tabela ilustruje typową zależność wydajności w systemach tripleksowych klasy przemysłowej.
| Parametr | Jednostki metryczne | Wpływ operacyjny |
| Natężenie przepływu | Litry na minutę (LPM) | Określa szybkość operacji. |
| Maksymalne ciśnienie | Bar/PSI | Określa siłę dostępną dla zadania. |
| Prędkość wejściowa | obr./min | Wpływa na szybkość zużycia uszczelek i zaworów. |
| Średnica tłoka | Milimetry (mm) | Większa średnica zwiększa przepływ, ale wymaga większego momentu obrotowego. |
Inżynierowie muszą zrównoważyć te czynniki. Na przykład zwiększenie średnicy tłoka zapewni większą objętość, ale silnik wysokoprężny musi być w stanie zapewnić taką objętość niezbędny moment obrotowy pokonać opór na tej większej powierzchni. Dlatego preferowane są silniki wysokoprężne; ich krzywe momentu obrotowego są idealnie dostosowane do dużych, pulsujących obciążeń pompy potrójnej.
Zaleta napędu Diesla w systemach Triplex
Podczas gdy silniki elektryczne są powszechne w stacjonarnych ustawieniach fabrycznych, pompa potrójna napędzana silnikiem wysokoprężnym jest standardem w zastosowaniach mobilnych i trudnych. Istnieje kilka technicznych powodów tej preferencji.
Przenośność i autonomia
Na polach naftowych, w kopalniach lub na dużych projektach budowlanych dostęp do sieci energetycznej wysokiego napięcia jest często ograniczony. Silnik wysokoprężny stanowi niezależne źródło zasilania, które może pracować godzinami na jednym zbiorniku paliwa. Ta niezależność jest niezbędna dla jednostek reagowania kryzysowego, takich jak wysokociśnieniowe systemy gaśnicze lub mobilne platformy do hydrorozbiórki.
Zmienna kontrola prędkości
Silniki wysokoprężne zapewniają doskonałą kontrolę prędkości obrotowej za pomocą przepustnicy. Ponieważ natężenie przepływu pompy wyporowej jest wprost proporcjonalne do jej obrotów, operator może to zrobić precyzyjnie dostroić wydajność pompy poprzez prostą regulację prędkości obrotowej silnika. Eliminuje to potrzebę stosowania drogich napędów o zmiennej częstotliwości (VFD), wymaganych przez silniki elektryczne w terenie.
Trwałość w trudnych warunkach
Przemysłowe silniki wysokoprężne są zbudowane tak, aby były odporne na kurz, wilgoć i ekstremalne wahania temperatury. W połączeniu z pompą potrójną, wyposażoną w solidną żeliwną skrzynię korbową i zespół hydrauliczny ze stali nierdzewnej, powstała maszyna może pracować 24 godziny na dobę, 7 dni w tygodniu w najbardziej wymagających klimatach na Ziemi.
Protokoły konserwacji zapewniające długowieczność
Trwałość układu wysokociśnieniowego zależy całkowicie od rygorystyczności harmonogramu konserwacji. Ponieważ tłoki i uszczelki podlegają ciągłemu tarciu i cyklom wysokiego ciśnienia, uważa się je za „elementy zużywalne”.
- Smarowanie: Zespół napędowy wymaga wysokiej jakości oleju przekładniowego. Monitorowanie wiórów metalicznych w oleju może zapewnić wczesne ostrzeżenie o uszkodzeniu łożyska.
- Kontrola pieczęci: Należy sprawdzić uszczelnienia tłoka pod kątem wycieków. Mała kropla jest często zamierzona w celu chłodzenia, ale nadmierny wyciek wskazuje na potrzebę wymiany.
- Gniazdo zaworu: Z biegiem czasu zawory i gniazda mogą ulec wżerom lub zostać „wypłukane”. Regularne przeglądy zapewniają zachowanie przez pompę sprawności objętościowej.
- Filtracja: Płyn wpływający do pompy nie może zawierać dużych cząstek. Cząsteczki ścierne mogą w ciągu kilku godzin porysować tłoki i zniszczyć uszczelki wysokociśnieniowe.
Operatorzy mogą osiągnąć, wdrażając strategię proaktywnej konserwacji tysiące godzin pracy zanim wymagał gruntownego remontu. Jest to szczególnie istotne w przypadku jednostek zasilanych olejem napędowym, gdzie przestoje mogą skutkować znacznymi stratami finansowymi w pracach polowych.
Typowe zastosowania przemysłowe
Wszechstronność konstrukcji potrójnej pozwala na obsługę różnorodnych gałęzi przemysłu. Jego zdolność do radzenia sobie z różnymi płynami – od wody i oleju po chemikalia i szlamy – czyni go niezastąpionym narzędziem.
Przemysł naftowy i gazowy
W sektorze wydobycia pompy triplex są używane do stymulacji odwiertów, wtryskiwania cementu i usuwania wytworzonej wody. Możliwości pracy przy wysokim ciśnieniu pozwalają operatorom pokonać naturalne ciśnienie panujące w głębokich podziemnych zbiornikach.

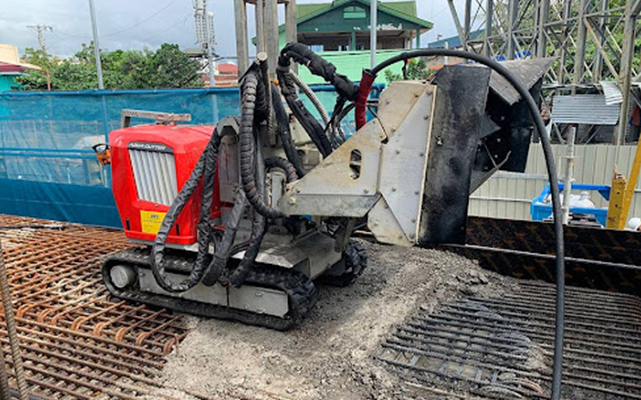

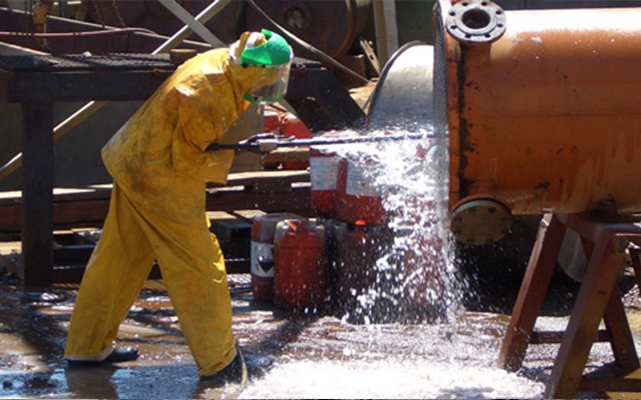

Czyszczenie przemysłowe i hydrorozbiórka

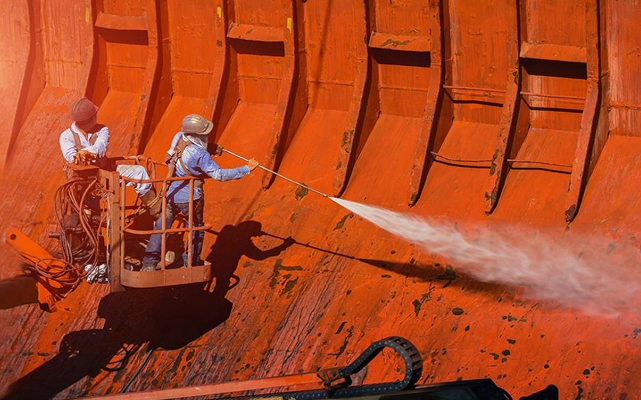

Strumień wody pod ciśnieniem przekraczającym 1000 barów może przebić beton lub usunąć farbę z kadłubów statków. Stały przepływ pompy potrójnej gwarantuje, że narzędzie tnące pozostanie skuteczne bez gwałtownych wzrostów, które mogłyby wystąpić w przypadku mniejszej konstrukcji pompy.
Nawadnianie rolnicze i wtryskiwanie chemikaliów
W przypadku rolnictwa na dużą skalę pompy te mogą przemieszczać wodę na duże odległości lub wstrzykiwać nawozy do linii nawadniających z niezwykłą precyzją. Trwałość wersji z silnikiem wysokoprężnym sprawia, że idealnie nadaje się ona do stosowania na odległych polach.
Wyzwania techniczne i rozwiązania
Żaden system mechaniczny nie jest pozbawiony wyzwań. W przypadku pomp triplex główne problemy obejmują kontrolę kawitacji i pulsacji.
Kawitacja występuje, gdy ciśnienie ssania jest zbyt niskie, powodując tworzenie się pęcherzyków pary, które następnie gwałtownie zapadają się na elementy pompy. Można temu zapobiec, zapewniając odpowiednią wysokość ssania netto (NPSH) i stosując pompy wspomagające, jeśli zbiornik zasilający znajduje się daleko od jednostki głównej.
Pulsacja jest nieodłączną cechą pomp tłokowych. Chociaż trzy cylindry znacznie to zmniejszają w porównaniu z jednym lub dwoma, pewne wibracje pozostają. Aby rozwiązać ten problem, inżynierowie instalują tłumiki pulsacji — zbiorniki wypełnione gazem, które pochłaniają skoki ciśnienia i zapewniają jeszcze płynniejszy przepływ do dalszych urządzeń.
Często zadawane pytania (FAQ)
P1: Dlaczego stosuje się trzy tłoki zamiast dwóch lub czterech?
A1: Trzy tłoki zapewniają najlepszą równowagę pomiędzy prostotą mechaniczną i płynnością przepływu. Przesunięcie o 120 stopni zapewnia, że co najmniej jeden tłok jest zawsze w fazie tłoczenia, minimalizując „martwe punkty” ciśnienia występujące w pompach Duplex.
P2: Jaka jest różnica między pompą tłokową a pompą tłokową?
A2: W pompie tłokowej uszczelka jest przymocowana do poruszającego się tłoka i ociera się o ściankę cylindra. W pompie nurnikowej uszczelka (uszczelnianie) jest nieruchoma w głowicy pompy, a gładki tłok przesuwa się przez nią. Pompy tłokowe są ogólnie preferowane w przypadku wyższych ciśnień.
P3: Skąd mam wiedzieć, kiedy należy wymienić uszczelnienie?
A3: Zwiększony wyciek wody z otworów odprowadzających lub zauważalny spadek ciśnienia tłoczenia zwykle wskazuje na zużycie uszczelnienia. Najlepszym narzędziem diagnostycznym jest regularne monitorowanie częstości płaczu.
P4: Czy pompa potrójna może pracować na sucho?
O4: Nie. Praca pompy nurnikowej bez płynu spowoduje przegrzanie i niemal natychmiastową awarię uszczelek z powodu braku smarowania i chłodzenia zapewnianego przez pompowane medium.
P5: Jakie są zalety silnika wysokoprężnego w porównaniu z silnikiem elektrycznym w przypadku tych pomp?
Odpowiedź 5: Silniki wysokoprężne zapewniają całkowitą przenośność, wysoki moment obrotowy przy niskich prędkościach i możliwość łatwej zmiany natężenia przepływu pompy poprzez regulację obrotów silnika bez konieczności stosowania skomplikowanych sterowników elektrycznych.
