Zewnętrzne czyszczenie wymienników ciepła

1. INFORMACJE OGÓLNE

Opis maszyny

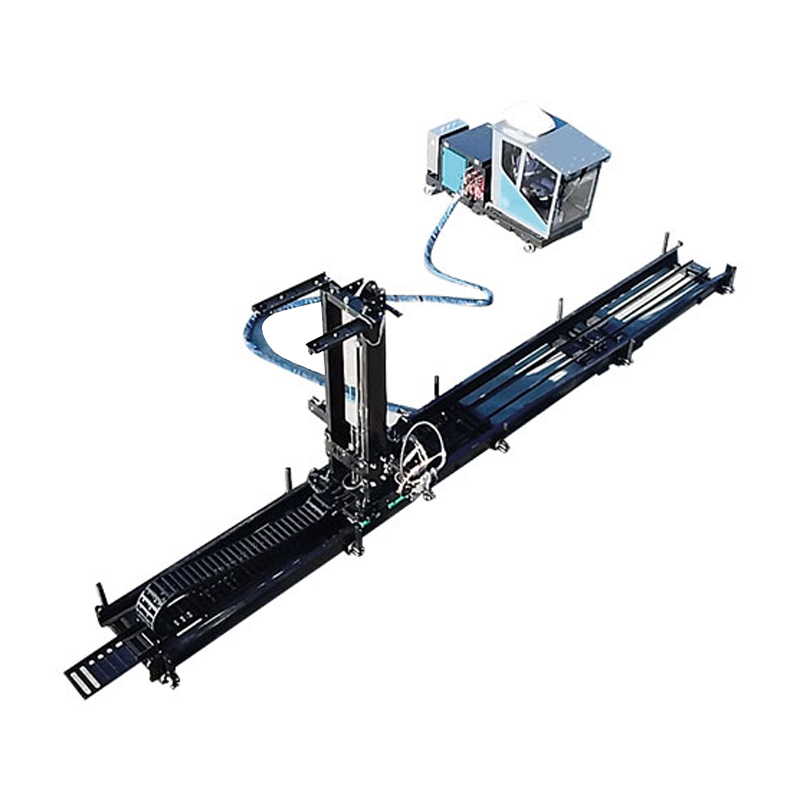

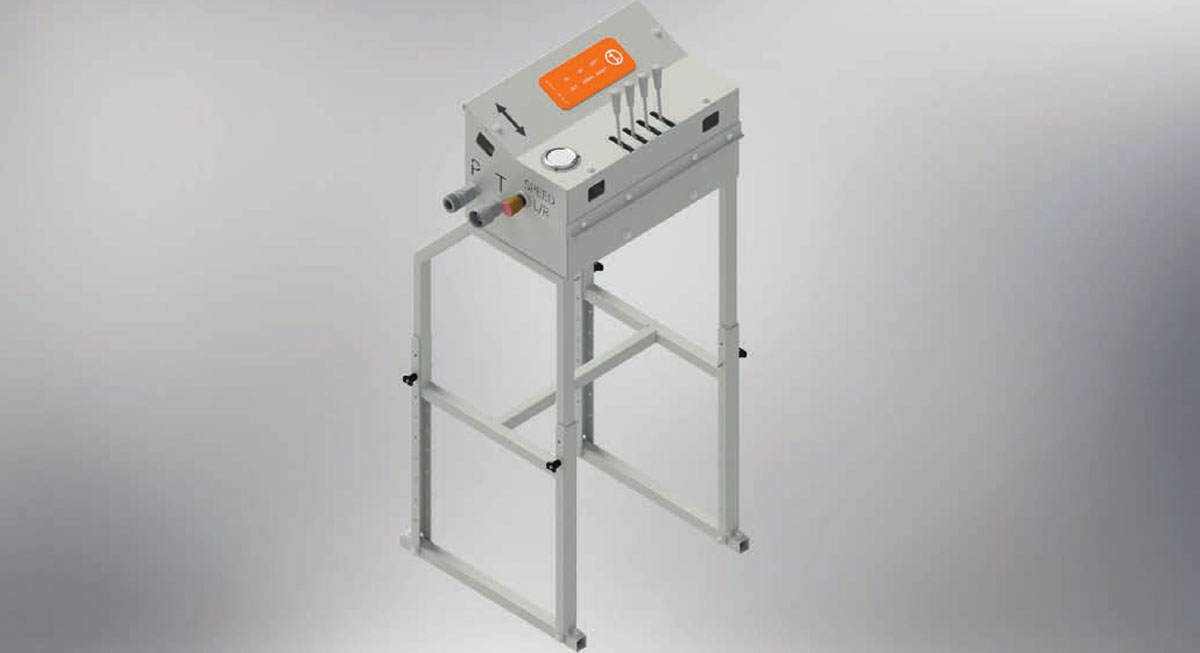

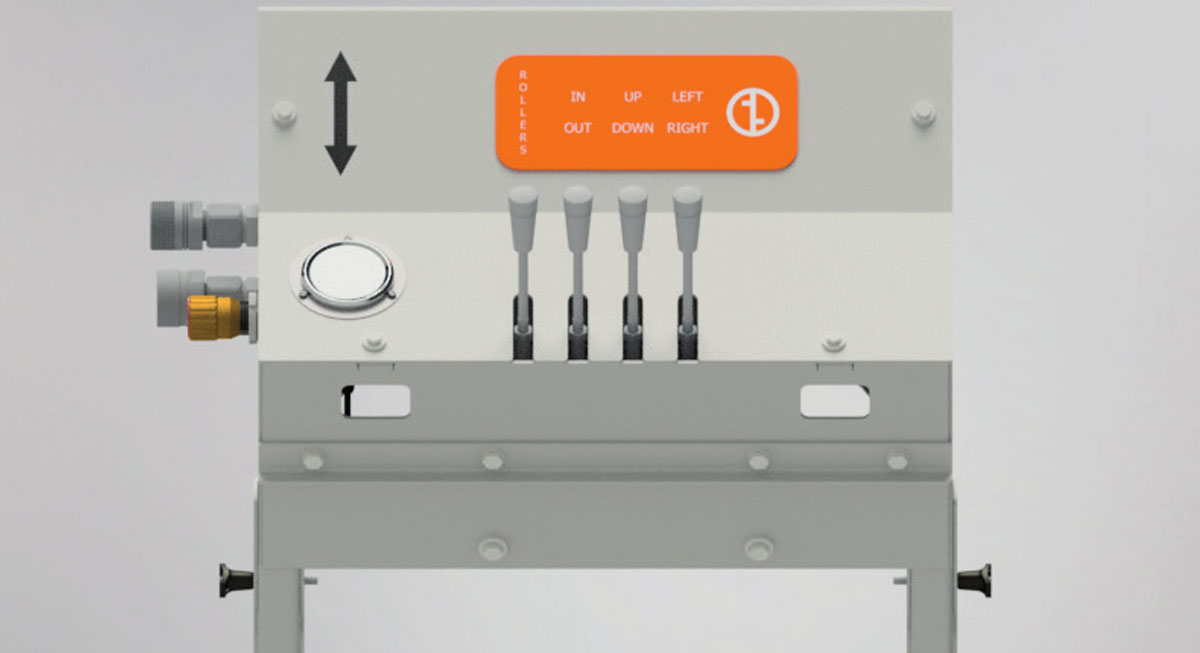

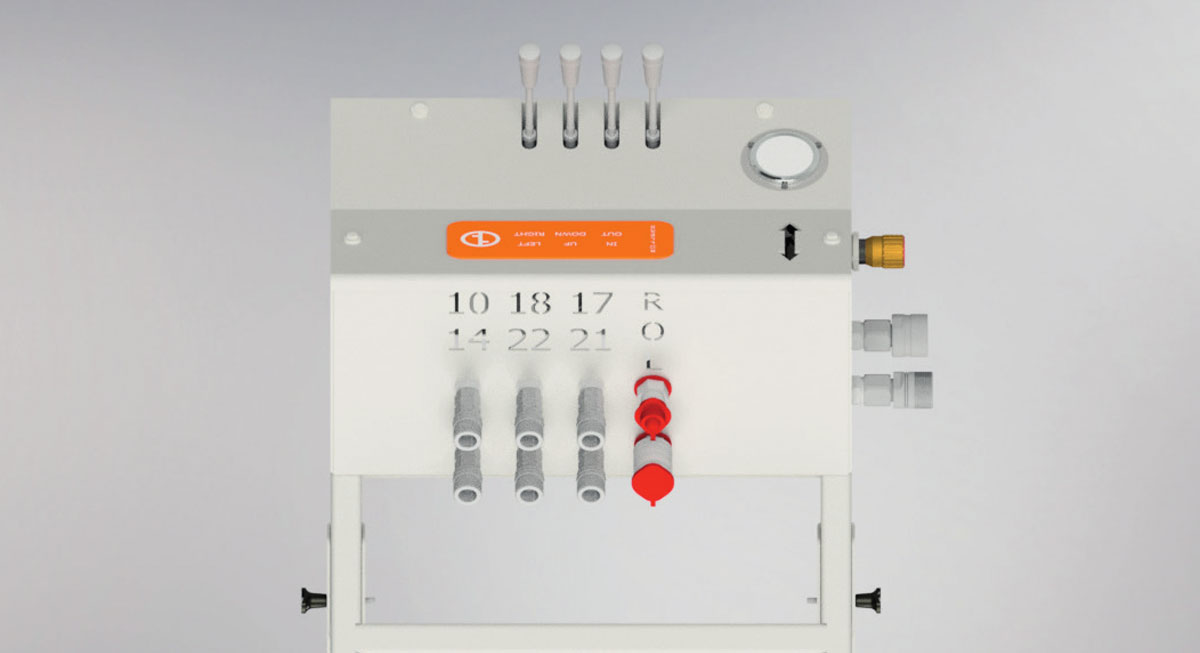

OBC-C z zasilaczem to produktywna maszyna do czyszczenia obudowy, przeznaczona do stosowania w komorze czyszczenia podczas przestojów. Maszynę można bezpiecznie obsługiwać za pomocą jednostki sterującej. Elementy sterujące zapewniają operatorowi pełną kontrolę nad belką dysz, którą można manipulować w trzech kierunkach: „poziomo, pionowo oraz do wewnątrz/na zewnątrz”

Odpowiedzialność
Peinemann Equipment B.V. nie ponosi odpowiedzialności za jakiekolwiek szkody materialne i niematerialne powstałe podczas instalacji i eksploatacji OBC-C z zasilaczem. Użytkownicy są zobowiązani do uważnego przeczytania instrukcji i ostrożnego obchodzenia się z maszyną.

Ogólne warunki
„Wszystkie oferty, zamówienia, cesje i umowy najmu, sprzedaży i/lub dostawy usług przez Peinemann Equipment B.V. podlegają Ogólnym Warunkom Handlowym firmy Peinemann, ostatnio złożonym w Izbie Handlowo-Przemysłowej w Rotterdamie pod numerem 24175469. Ogólne Warunki można również znaleźć na stronie Peinemann. nl. Wszelkie inne ogólne warunki zostają wyraźnie odrzucone.”

Specyfikacje techniczne

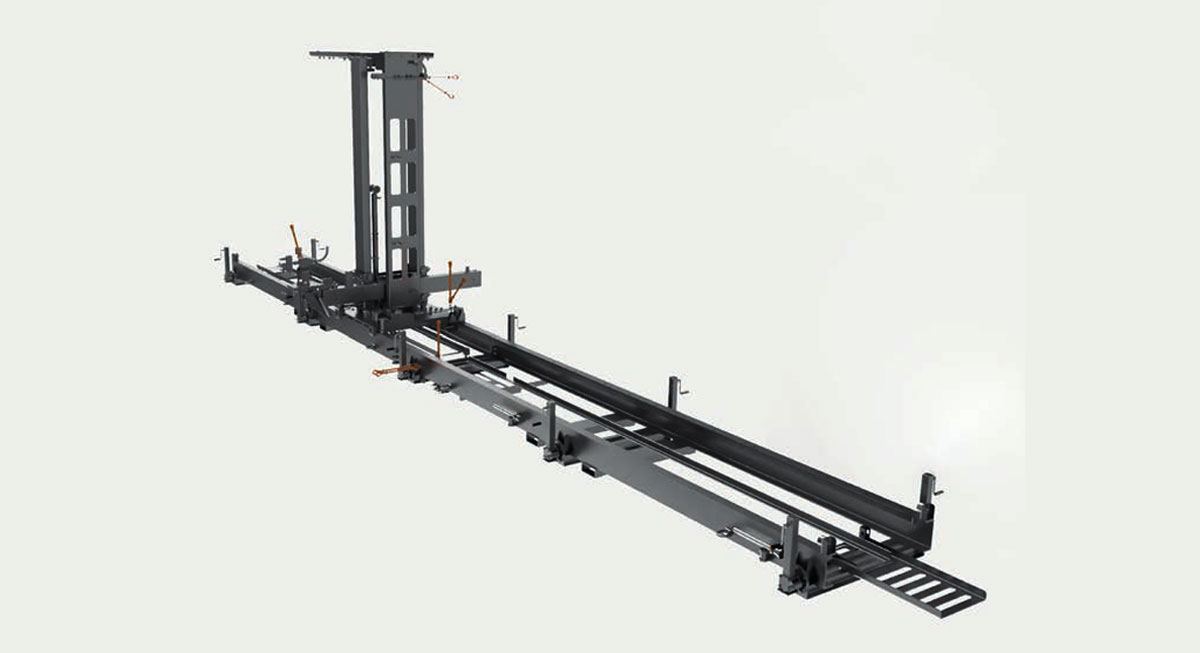

Masa i wymiary ramy podstawowej
Masa ramy (standardowa) 2800 kg (6173 funtów)
Wymiary trybu pracy (standard) 1215,0 x 252,5 x 343,0 cm
Wymiary w trybie pracy 1215,0 x 252,5 x 373,0 cm
(z opcjonalną hydraulicznie obracaną wieżą)
Wymiary w trybie pracy 1215,0 x 252,5 x 361,0 cm
(z opcjonalną, ręcznie obracaną wieżą)
Wymiary w trybie transportowym (wszystkie modele), 620,0 x 247,0 x 220,0 cm
Wymiary kontenera transportowego w trybie transportowym 620,0 x 225,5 x 220,0 cm
(zdemontowany blok dysz) (wszystkie modele)

Woda
Maks. ciśnienie wody 1000 barów (14503 psi)
Zalecany przepływ wody 200 l/min (52,8 gal/min)
Liczba dysz (standard) 3

Zakres roboczy
Zakres roboczy do przodu/do tyłu 150,0 cm (59,1 cala)
Zakres roboczy góra/dół 230,0 cm (90,1 cala)
Zakres roboczy w lewo/w prawo 1088,0 cm (428,3 cala)

Hydraulika
Zbiornik oleju hydraulicznego 135 l (35,7 gal)
Pompa hydrauliczna, w zależności od jednostki napędowej

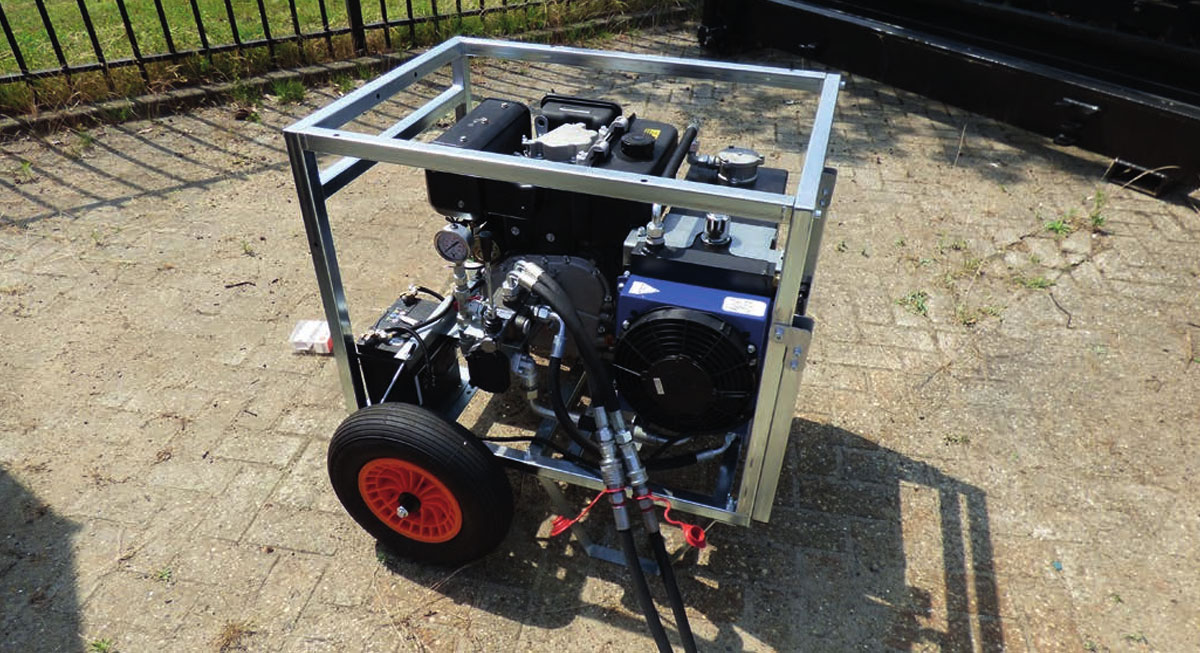

Jednostka napędowa, w zależności od modelu

2. PRZEZNACZENIE
Urządzenie Peinemann Equipment OBC-C z zasilaczem może być używane wyłącznie do czyszczenia wiązek. Maszyna musi być prawidłowo zainstalowana i mieć stabilną powierzchnię. Ze względu na ryzyko związane z pracą pod wysokim ciśnieniem wody, prace należy wykonywać w wyznaczonym miejscu. Operatorzy muszą przestrzegać protokołów bezpieczeństwa i postępować ostrożnie.
Urządzenie OBC-C z zasilaczem może być instalowane, obsługiwane i konserwowane wyłącznie przez wykwalifikowany i przeszkolony personel. Przed przystąpieniem do jakichkolwiek czynności personel musi najpierw dokładnie zapoznać się z niniejszą instrukcją. Instrukcji zawartych w tej instrukcji należy przestrzegać w dowolnym momencie. Nieprzestrzeganie zalecanych instrukcji może mieć poważne konsekwencje, takie jak obrażenia ciała i szkody materialne.

3. INSTRUKCJE BEZPIECZEŃSTWA
Podczas obsługi maszyny należy przestrzegać poniższych wskazówek bezpieczeństwa.
• Zabrania się obsługi maszyny lub zbliżania się do miejsca pracy osobom nieupoważnionym.
• Poinformuj o naturze chemikaliów znajdujących się w wiązce. W razie wątpliwości skonsultuj się z liderem projektu.
• Zabrania się palenia, jedzenia i picia w pobliżu maszyny. Jedzenie i picie dozwolone jest wyłącznie po dokładnym umyciu rąk i dłoni.
• Podczas pracy ze zanieczyszczonym materiałem lub chemikaliami należy nosić dodatkową ochronę.
• Cały personel w pobliżu instalacji musi nosić zatwierdzone środki ochrony słuchu.
• Wszystkie osoby znajdujące się w pobliżu instalacji oraz operator muszą znać lokalizację sprzętu medycznego i gaśnic.
• Wszystkie usługi muszą być dostępne przez cały czas. Zabrania się stawiania przeszkód przed gaśnicami i wyjściami awaryjnymi.
• W przypadku wykrycia toksycznych oparów należy przerwać wszystkie operacje.
