Dom > Katalogi > Pompa wysokiego ciśnienia > Elektryczna wysokociśnieniowa pompa wodna WHY3700
Pompy wysokociśnieniowe WHY3700 są zbudowane do pracy przy ciągłym maksymalnym obciążeniu określonym w parametrach wydajności. Wystarczy porównać prędkość wału korbowego, średnią prędkość tłoka, średnicę tłoka i moc znamionową.
Pompa wysokociśnieniowa
Waga: ok. 200 KG

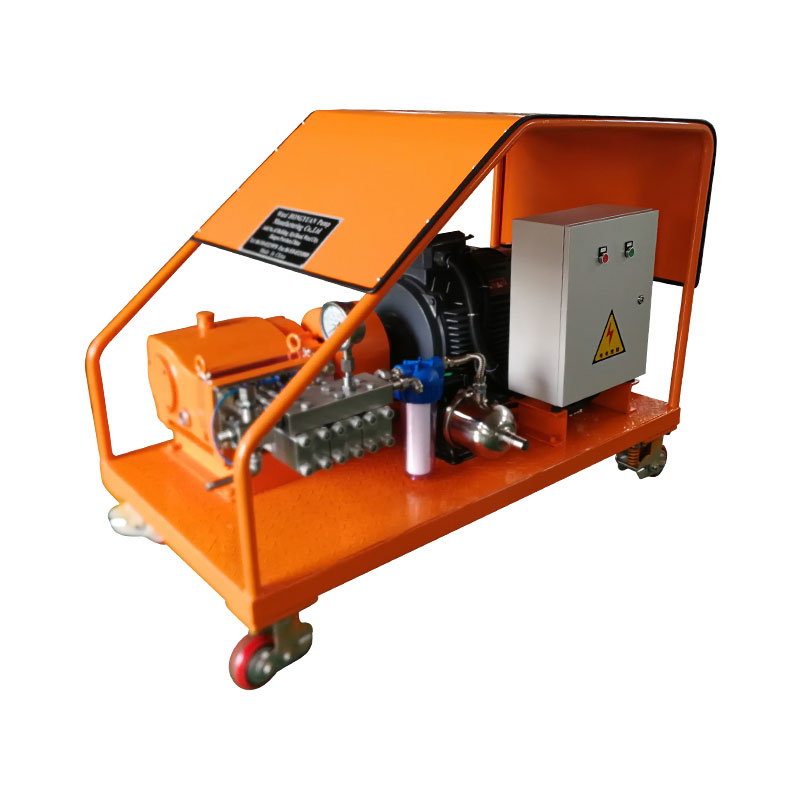

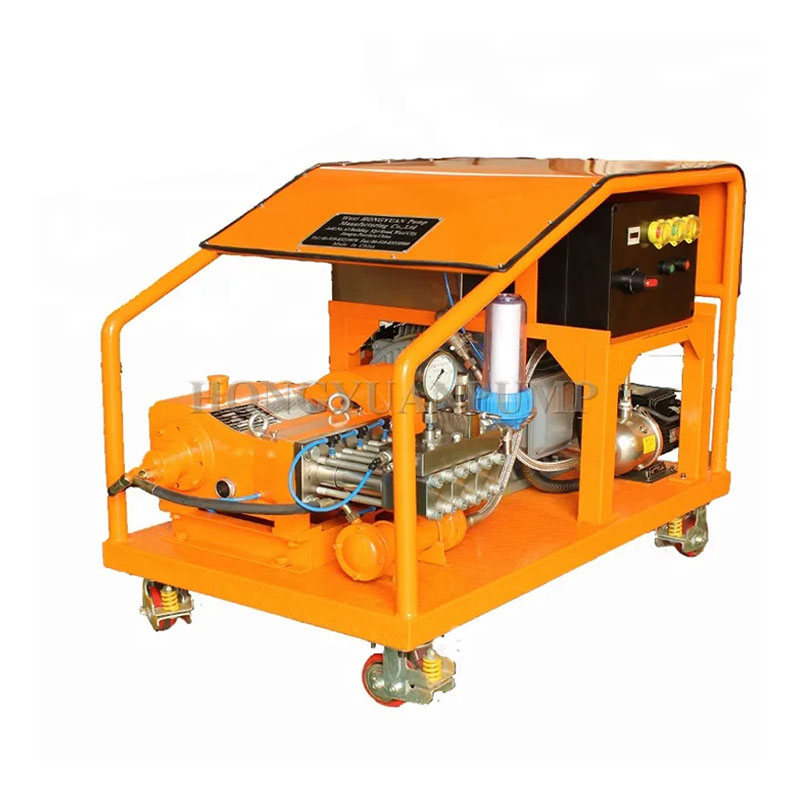

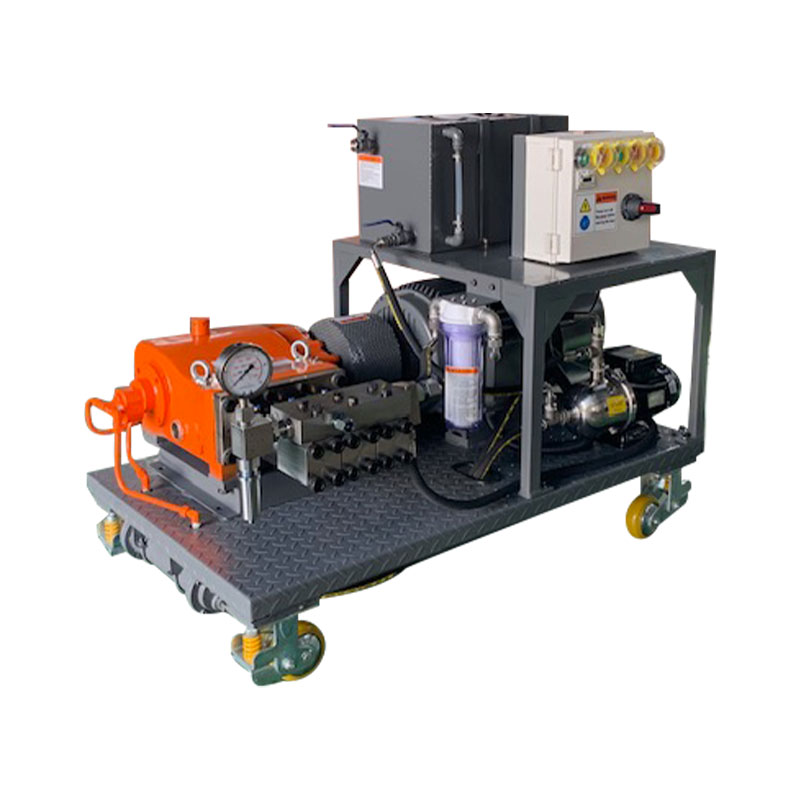

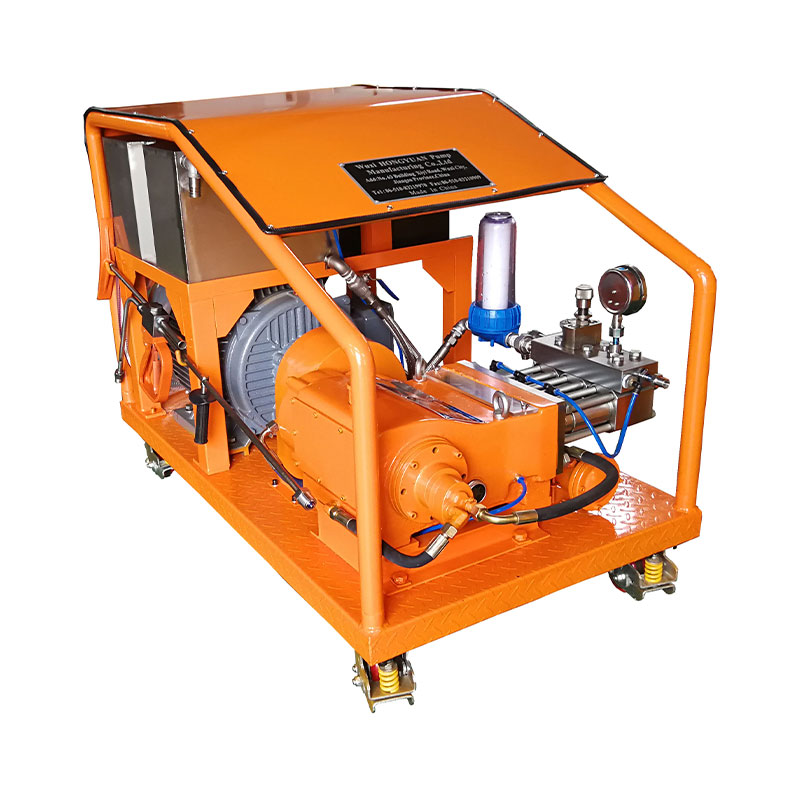

Jednostka stacjonarna z silnikiem elektrycznym
Długość: 1300 mm
Szerokość: 900 mm
Wysokość: 1000 mm
Waga: ≈650 kg

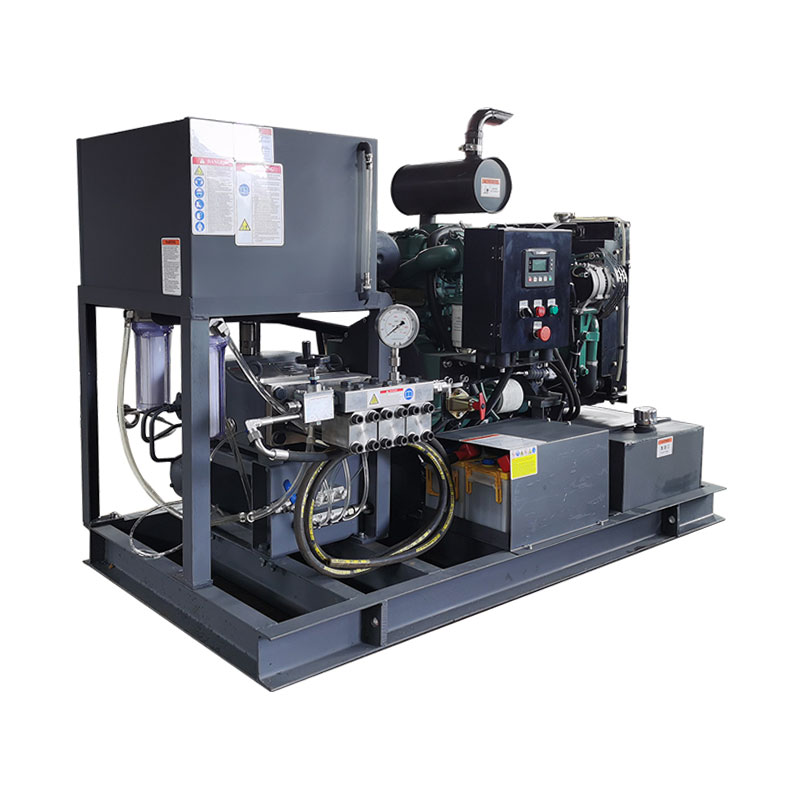

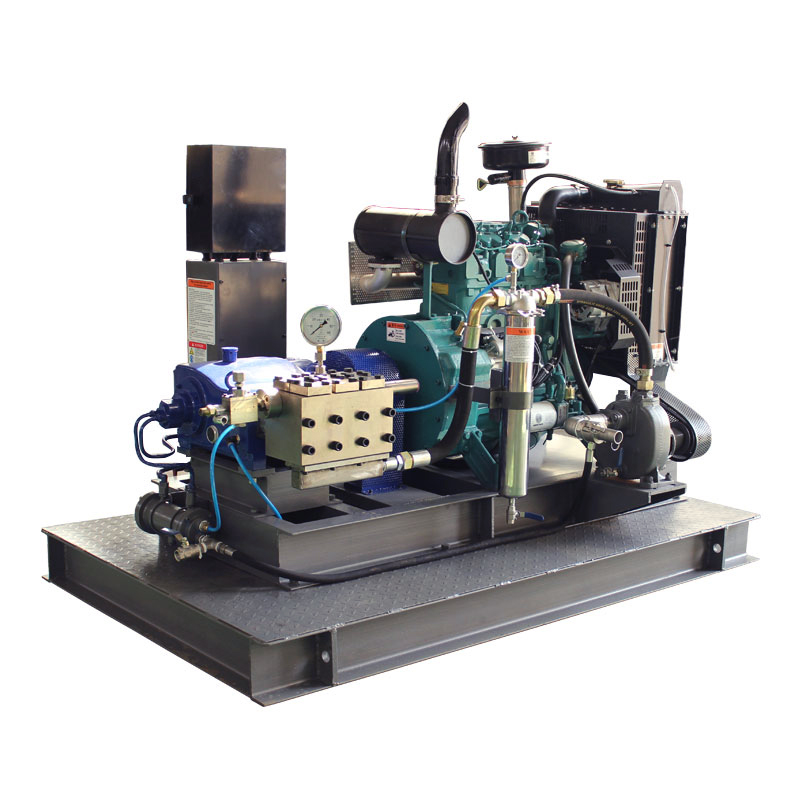

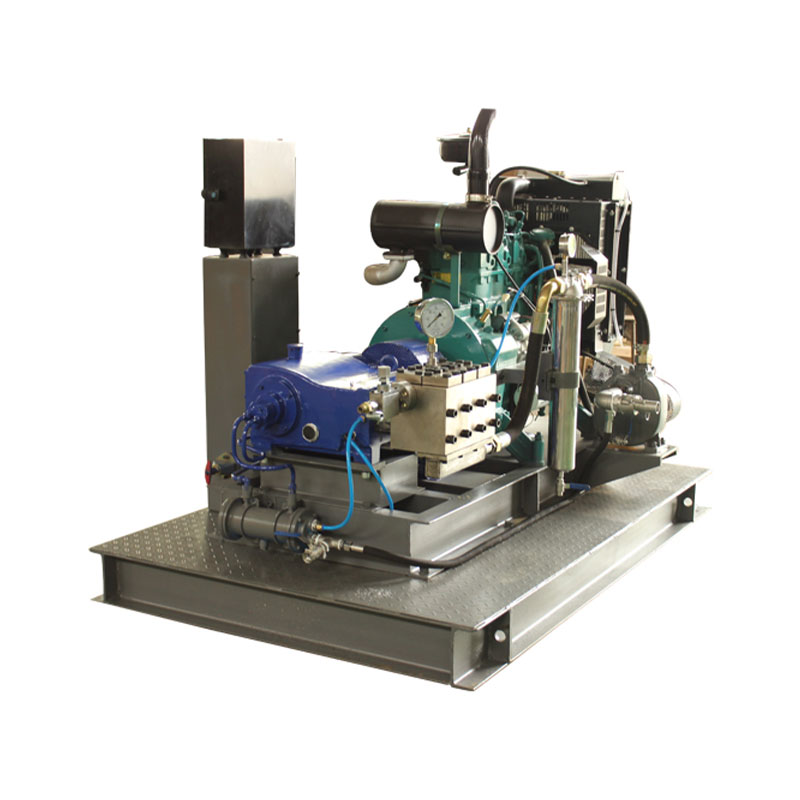

Jednostka stacjonarna z silnikiem wysokoprężnym
Długość: 1600 mm
Szerokość: 1200 mm
Wysokość: 1500 mm
Waga: 850 kg
Funkcje
Moc znamionowa do 37 kW
Pozioma konstrukcja 3-cylindrowa
Głowica pompy ze stali nierdzewnej wolna od naprężeń przemiennych
Sprężynowe wstępnie naprężone uszczelnienie pod wysokim ciśnieniem zapewnia dłuższą trwałość.
Solidny, solidny ceramiczny tłok zapewniający wysoką wytrzymałość i stabilną pracę
W celu zwiększenia trwałości uszczelnienia można zastosować opcjonalny układ chłodzenia tłoka
Zaprojektowany wbudowany reduktor pomaga poprawić wydajność przekładni.
Specjalna konstrukcja filtra magnetycznego skrzyni korbowej
smarowanie rozbryzgowe skrzyni korbowej
Zintegrowana konstrukcja zaworu wlotowego cieczy typu kulowego znacznie poprawia wydajność mechaniki płynów.
Projekt obliczeniowej mechaniki płynów przy obciążeniu dynamicznym, aby zapewnić najwyższą niezawodność w warunkach pracy przy maksymalnych obciążeniach.
Wał korbowy wykonany jest w procesie kucia o wysokiej wytrzymałości i poddany specjalnej obróbce.

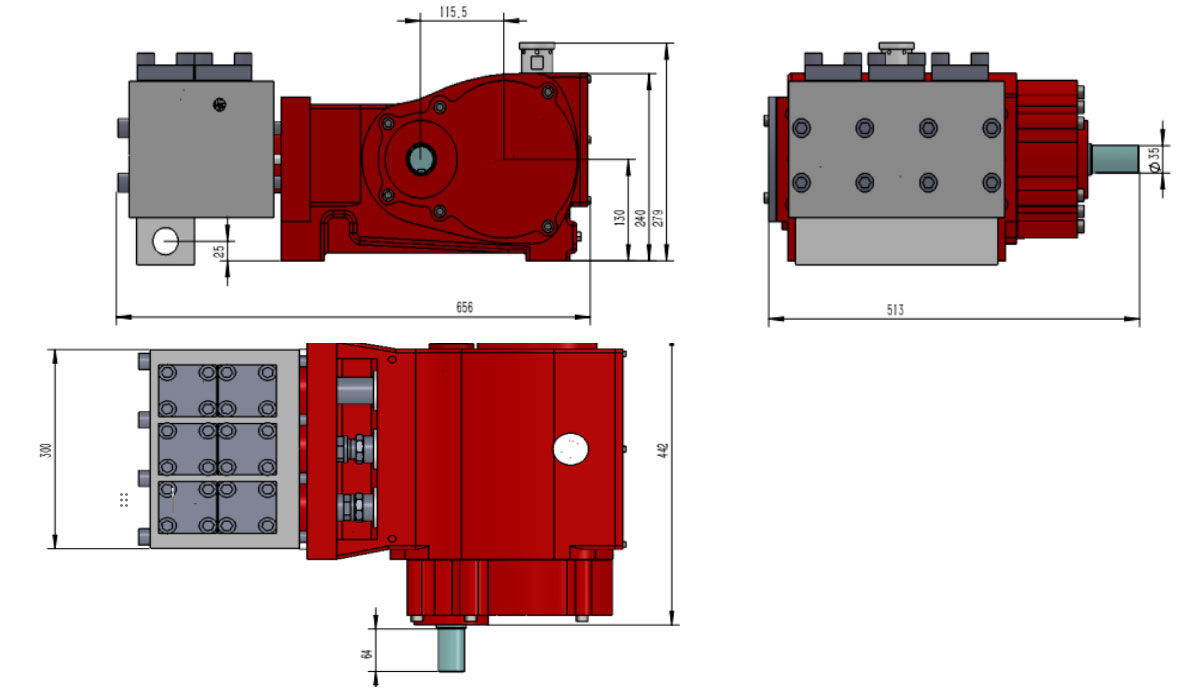

Główne wymiary bez akcesoriów takich jak przewód ssawny, regulator ciśnienia itp.
Szczegółowe rysunki wymiarowe i wagi dostępne na żądanie.
| Seria WHY3700 | Siła pręta | 23 KN | |||||||||
| Modelka | Tłok | Przepływ | Wymagana moc (kW) | Udar | 54mm | ||||||
| średnica | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | n1 | n2 | ||
| (mm) | (l/min) | Ciśnienie robocze (bar) | obroty na minutę | obroty na minutę | |||||||
| DLACZEGO3712 | 12 | 11 | 520 | 700 | 870 | 1040 | 1400 | 1750 | 2100 | ||
| DLACZEGO3714 | 14 | 15 | 382 | 520 | 645 | 765 | 1040 | 1290 | 1565 | 1500 | 600 |
| DLACZEGO3716 | 16 | 20 | 293 | 400 | 490 | 590 | 800 | 985 | 1200 | 1500 | 600 |
| DLACZEGO3720 | 20 | 31 | 187 | 255 | 315 | 375 | 510 | 630 | 770 | 1500 | 600 |
| DLACZEGO3722 | 22 | 37 | 155 | 210 | 260 | 310 | 420 | 520 | 635 | 1500 | 600 |
| DLACZEGO3726 | 26 | 52 | 110 | 150 | 190 | 220 | 300 | 370 | 455 | 1500 | 600 |
| DLACZEGO3732 | 32 | 78 | 70 | 100 | 120 | 145 | 200 | 250 | 300 | 1500 | 600 |
| DLACZEGO3736 | 36 | 99 | 60 | 80 | 100 | 115 | 160 | 200 | 240 | 1500 | 600 |
| DLACZEGO3740 | 40 | 122 | 50 | 65 | 80 | 95 | 130 | 160 | 190 | 1500 | 600 |
| D = średnica tłoka/tłoka. [mm] | DLACZEGO3714~WHY3716: A type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=silnik/obroty silnika | DLACZEGO3720~WHY3740: B-type Fluid End, Spring Preload Packing Seal, Alloy Steel Fluid End |
| n2 = obroty wału korbowego | Tabela konwersji: Ocena 1 kW = 1,34 KM |
| Prędkość tłoka N2: 1,08 m/s | Ciśnienie robocze 1 bar = 14,5 psi = 0,1 MPa |
| Siła pręta: 23KN | 1GPM = 3,78 l/m |
| Udar：54mm |
