Dom > Katalogi > Pompa wysokiego ciśnienia > Wysokociśnieniowa pompa wodna WHY13200 z silnikiem wysokoprężnym
Pompy wysokociśnieniowe WHY13200 są zbudowane do pracy przy ciągłym maksymalnym obciążeniu określonym w parametrach wydajności. Wystarczy porównać prędkość wału korbowego, średnią prędkość tłoka, średnicę tłoka i moc znamionową.
Pompa wysokiego ciśnienia
Waga: około 550 KG

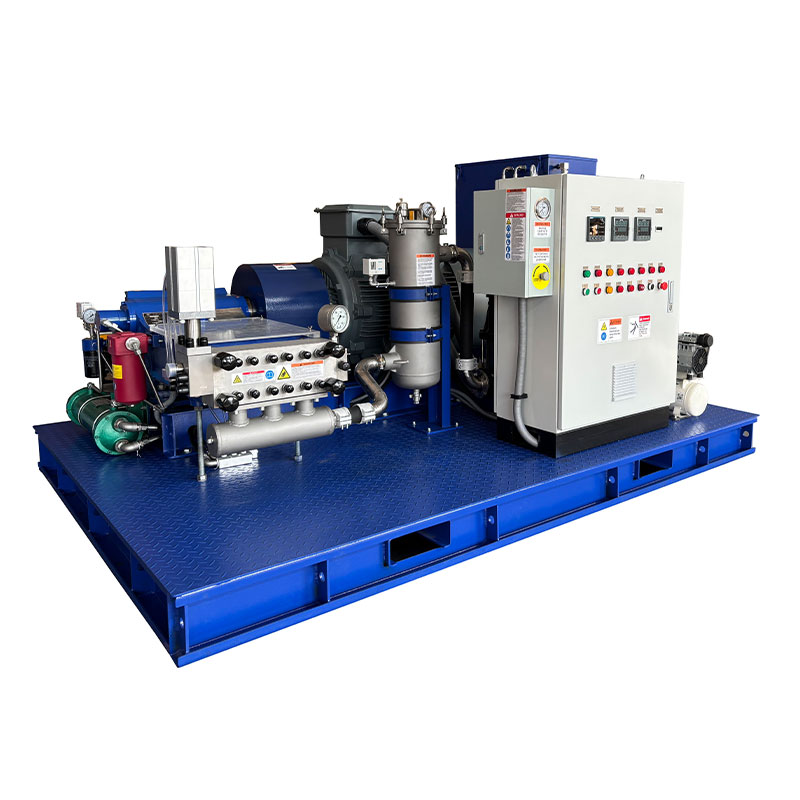

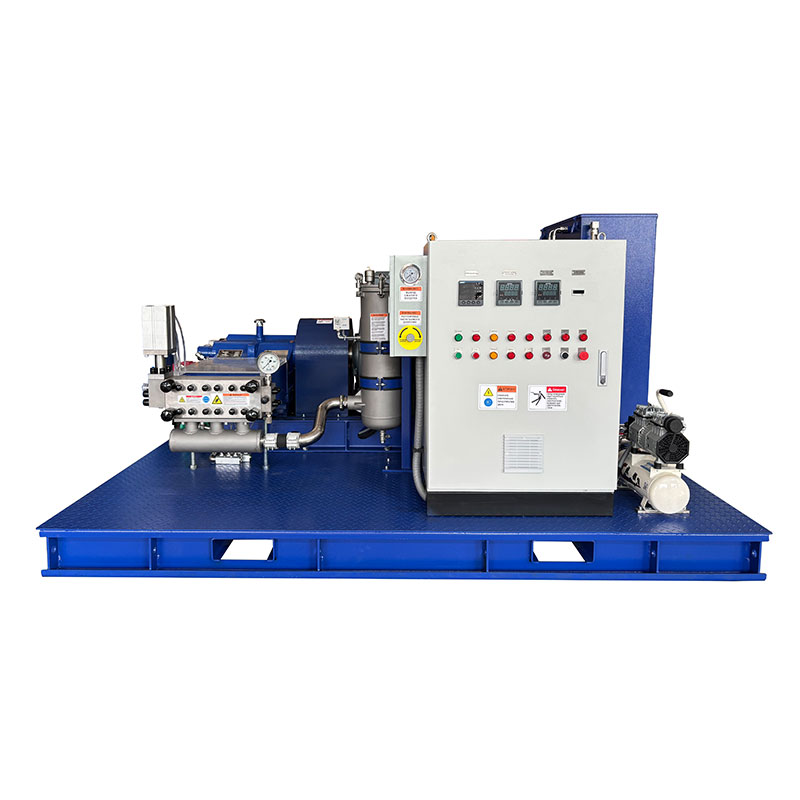

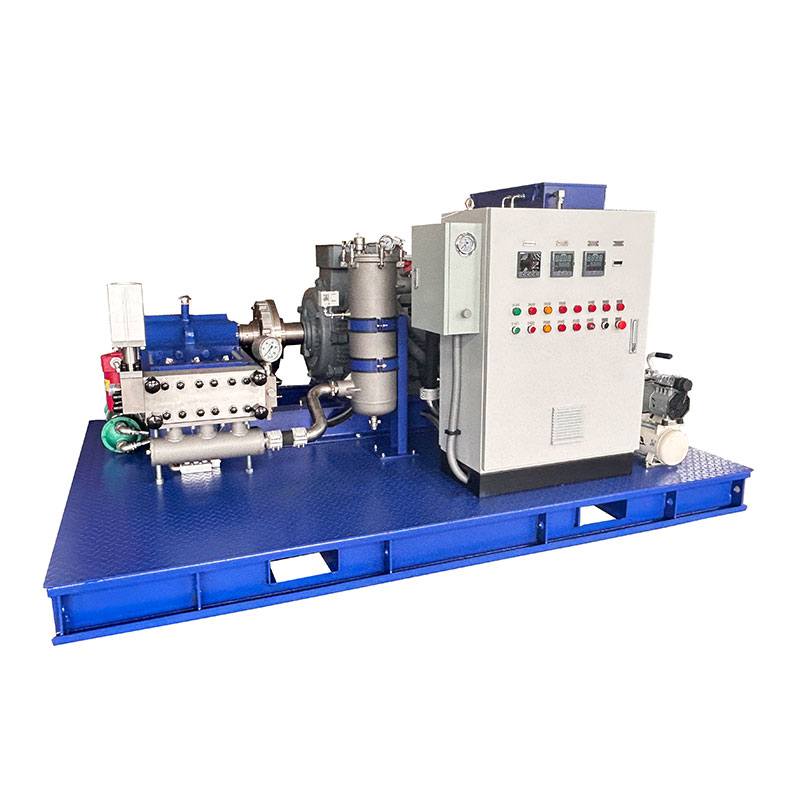

Jednostka stacjonarna z silnikiem elektrycznym
Długość: 2200 mm
Szerokość: 1600 mm
Wysokość: 1600 mm
Waga: 1800 kg

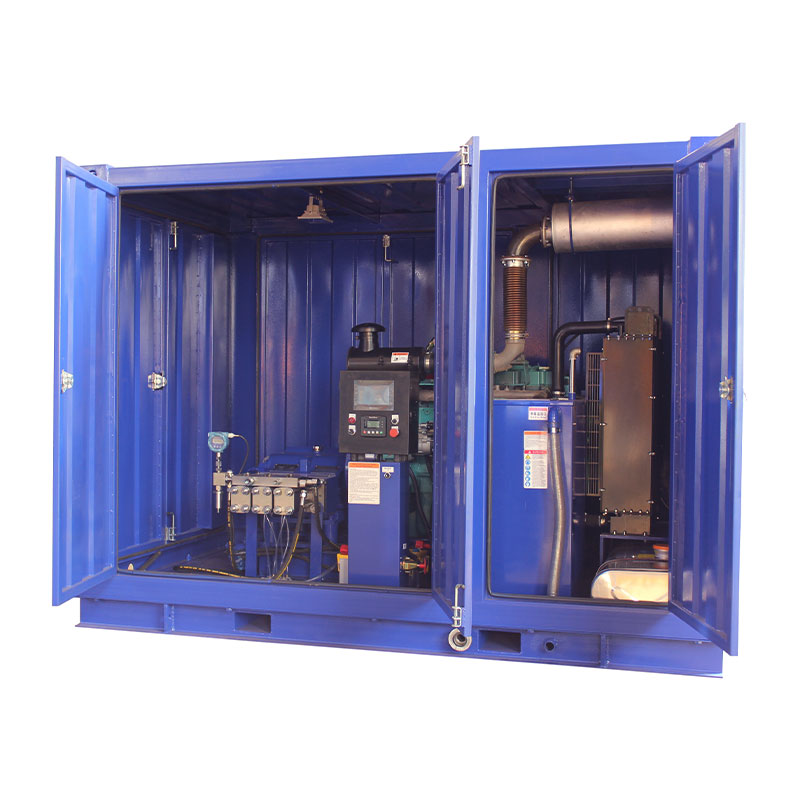

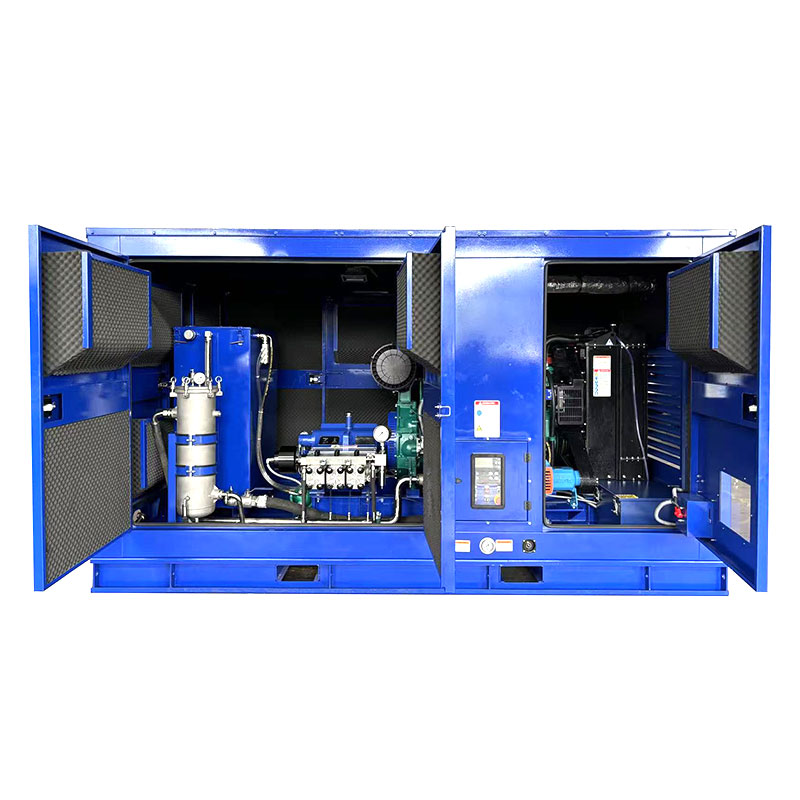

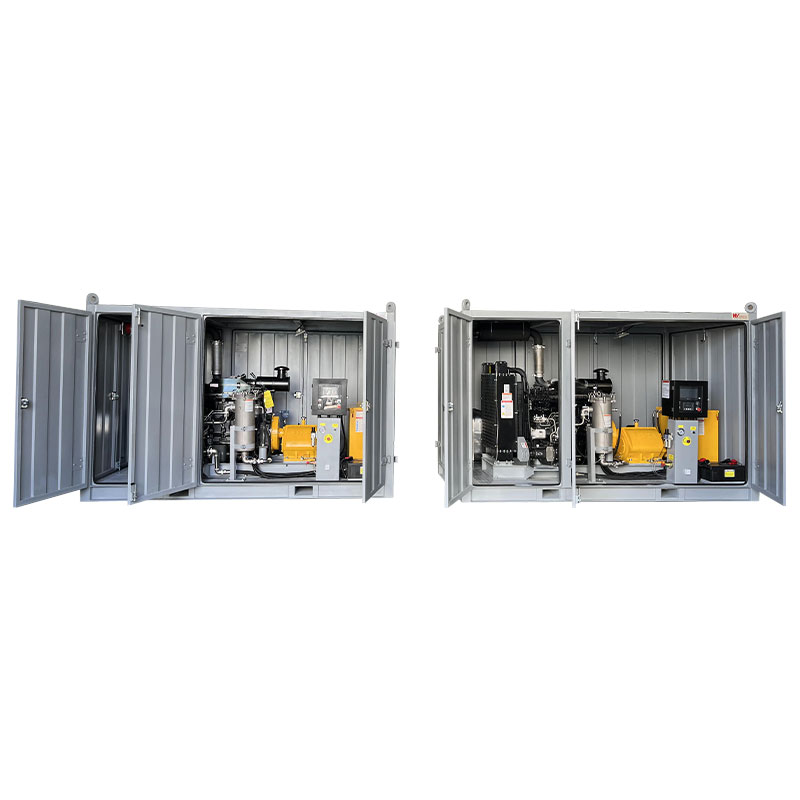

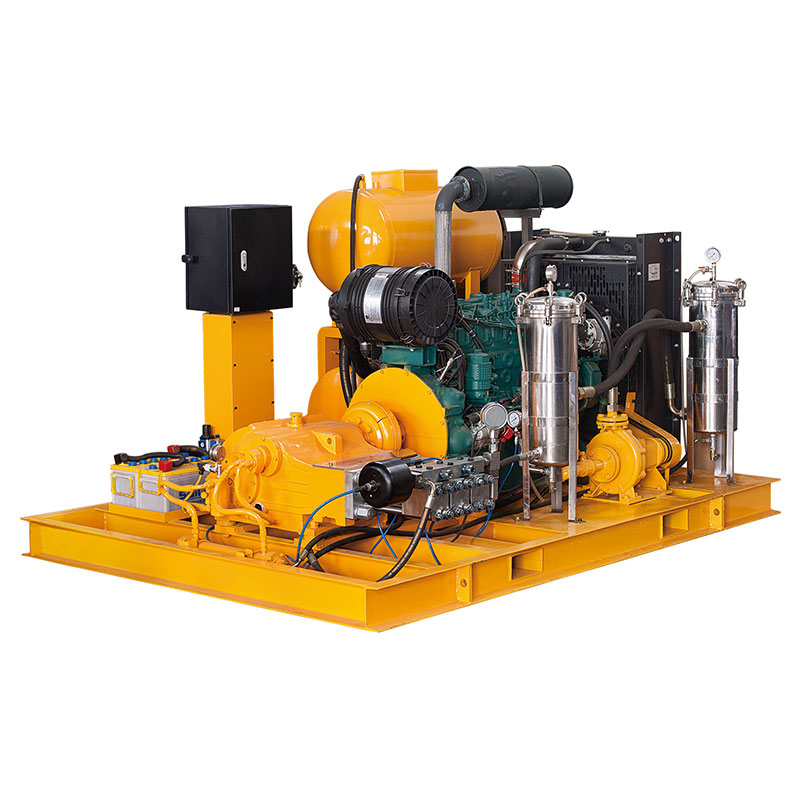

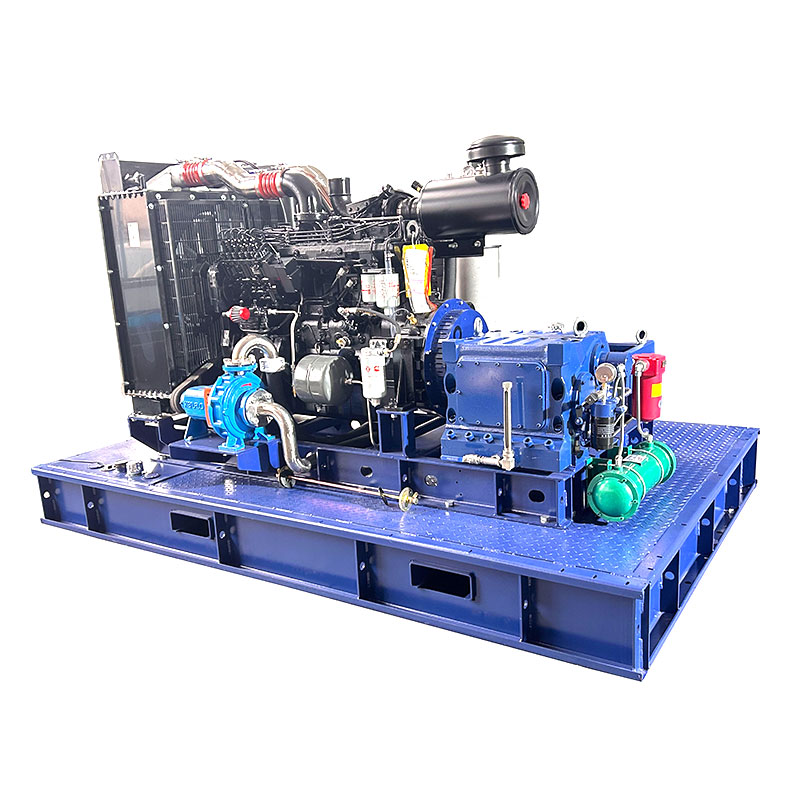

Jednostka stacjonarna z silnikiem wysokoprężnym
Długość: 2800 mm
Waga: 2000 mm
Wysokość: 2000 mm
Waga: 2800 kg
Funkcje
Moc znamionowa do 132 kW
Pozioma konstrukcja 3-cylindrowa
Szeroka gama uzupełniających urządzeń pomocniczych
Jakość i niezawodność
Głowica pompy ze stali nierdzewnej jest wolna od naprężeń przemiennych
Uszczelnienie pod wysokim ciśnieniem ze wstępnie naprężoną sprężyną zapewnia dłuższą żywotność
Solidny, solidny ceramiczny tłok zapewniający wysoką wytrzymałość i stabilną pracę
Zintegrowany układ chłodzenia oleju smarowego i tłoka poprawiający żywotność.
Wbudowany podwójny reduktor biegów zapewniający wyższą wydajność przekładni
Specjalna konstrukcja filtra magnetycznego skrzyni korbowej
Układ wymuszonego smarowania skrzyni korbowej
Zintegrowana konstrukcja kulowego zaworu wlotowego cieczy znacznie poprawia wydajność mechaniki płynów.
Projekt obliczeniowej mechaniki płynów dla obciążeń dynamicznych, aby zapewnić najwyższą niezawodność w warunkach pracy przy maksymalnych obciążeniach.
Wał korbowy jest wykonany w procesie kucia o wysokiej wytrzymałości i poddawany specjalnej obróbce

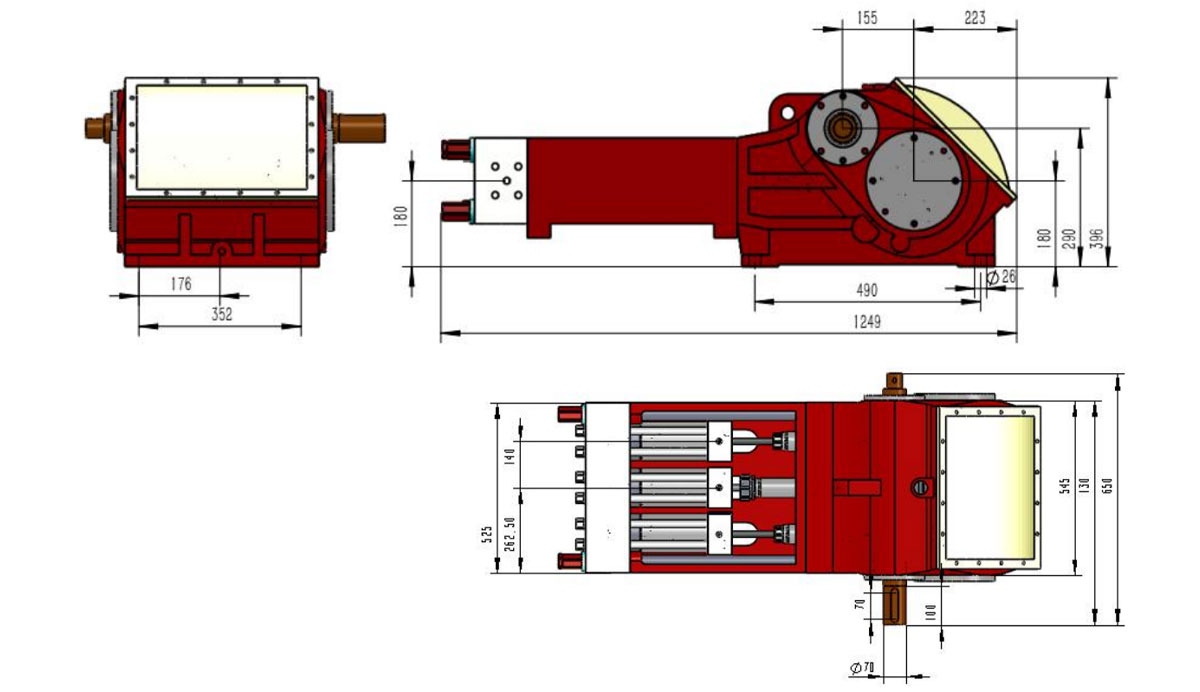

Główne wymiary bez akcesoriów takich jak przewód ssawny, regulator ciśnienia itp.
Szczegółowe rysunki wymiarowe i wagi dostępne na żądanie.
| Modelka | Tłok | Przepływ | Wymagana moc (kW) | D | obroty na minutę | ||||
| 55kw | 75kw | 90kw | 110kw | 132kw | n1 | n2 | |||
| Średnica (mm) | (l/min) | Ciśnienie robocze (bar) | |||||||
| DLACZEGO13216 | 16 | 26 | 1100 | 1500 | 1800 | 2200 | 2700 | 1500 | 470 |
| DLACZEGO13218 | 18 | 32 | 850 | 1150 | 1400 | 1700 | 2100 | 1500 | 470 |
| DLACZEGO13220 | 20 | 40 | 700 | 940 | 1120 | 1400 | 1700 | 1500 | 470 |
| DLACZEGO13222 | 22 | 48 | 570 | 780 | 930 | 1150 | 1400 | 1500 | 470 |
| DLACZEGO13224 | 24 | 57 | 480 | 650 | 780 | 960 | 1200 | 1500 | 470 |
| DLACZEGO13226 | 26 | 67 | 400 | 550 | 670 | 820 | 1020 | 1500 | 470 |
| DLACZEGO13228 | 28 | 78 | 350 | 480 | 580 | 700 | 880 | 1500 | 470 |
| DLACZEGO13230 | 30 | 90 | 300 | 420 | 500 | 600 | 770 | 1500 | 470 |
| DLACZEGO13232 | 32 | 102 | 260 | 370 | 440 | 540 | 670 | 1500 | 470 |
| DLACZEGO13234 | 34 | 115 | 230 | 320 | 390 | 480 | 600 | 1500 | 470 |
| DLACZEGO13236 | 36 | 129 | 210 | 290 | 350 | 430 | 530 | 1500 | 470 |
| DLACZEGO13240 | 40 | 159 | 170 | 230 | 280 | 350 | 430 | 1500 | 470 |
| DLACZEGO13245 | 45 | 202 | 130 | 180 | 220 | 270 | 340 | 1500 | 470 |
| DLACZEGO13250 | 50 | 249 | 110 | 150 | 180 | 220 | 280 | 1500 | 470 |
| DLACZEGO13255 | 55 | 301 | 90 | 120 | 150 | 180 | 230 | 1500 | 470 |
| D = średnica tłoka/tłoka. [mm] | DLACZEGO13216~WHY13218 type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=silnik/obroty silnika | DLACZEGO13218~WHY13545 type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2 = obroty wału korbowego | DLACZEGO13236~WHY13255 type Fluid End, spring preload packing seal, alloy steel fluid end |
| Prędkość tłoka N2: 1,08 m/s | Tabela konwersji: moc znamionowa 1 kW = 1,34 KM |
| Siła pręta: 54KN | Ciśnienie robocze 1 bar = 14,5 psi = 0,1 MPa |
| Skok: 90 mm | Wydajność konwersji pompy wysokociśnieniowej WHY może sięgać 90% ~ 96% |
