Dom > Katalogi > Pompa wysokiego ciśnienia > Wysokociśnieniowa pompa wodna WHY30000
Pompy wysokociśnieniowe WHY30000 są zbudowane do pracy przy ciągłym maksymalnym obciążeniu określonym w parametrach wydajności. Wystarczy porównać prędkość wału korbowego, średnią prędkość tłoka, średnicę tłoka i moc znamionową.
Pompa wysokiego ciśnienia
Waga: około 880 KG

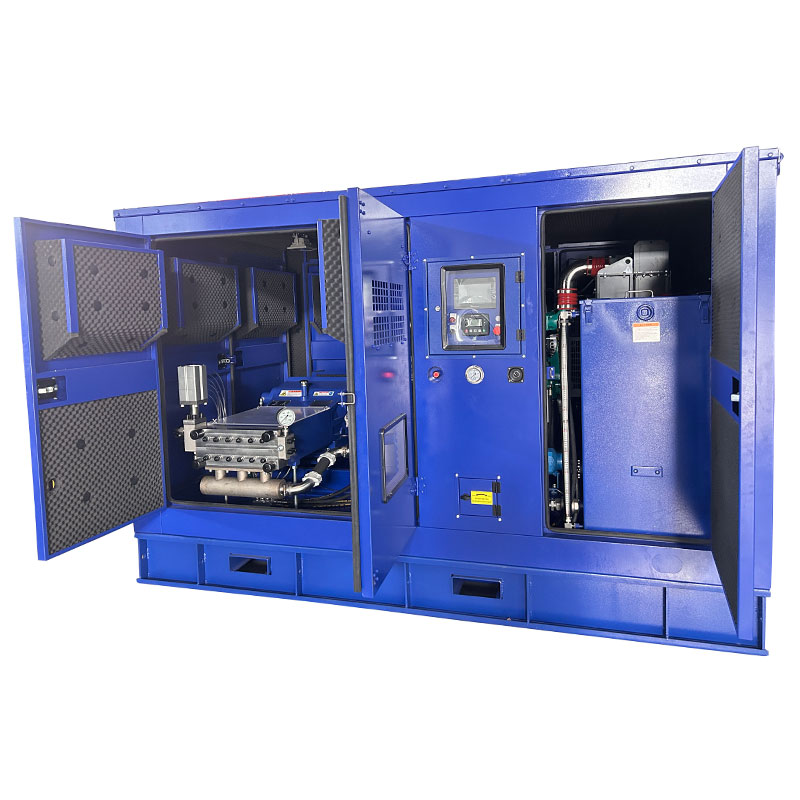

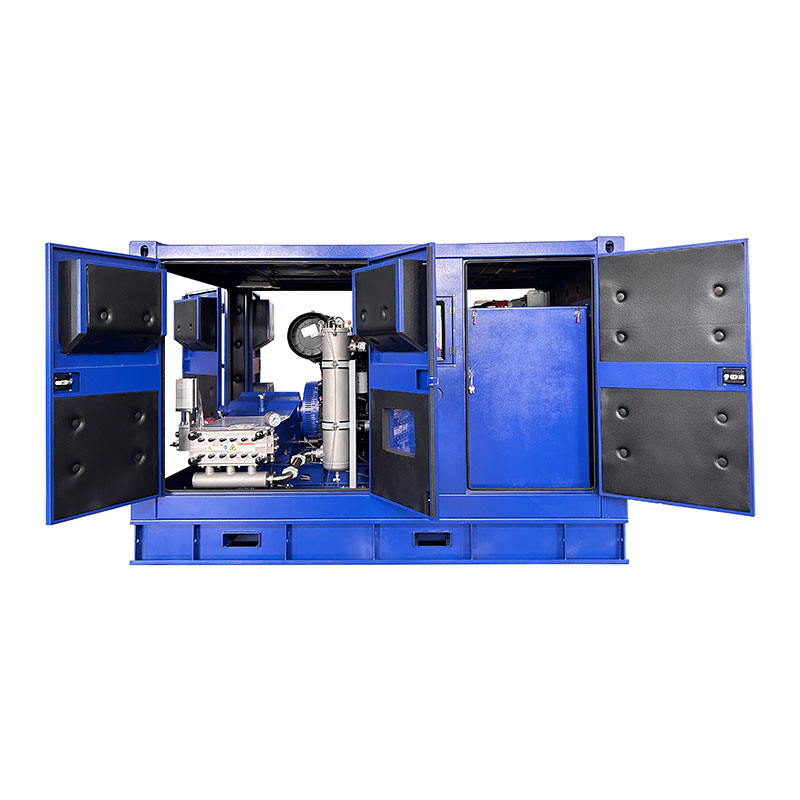

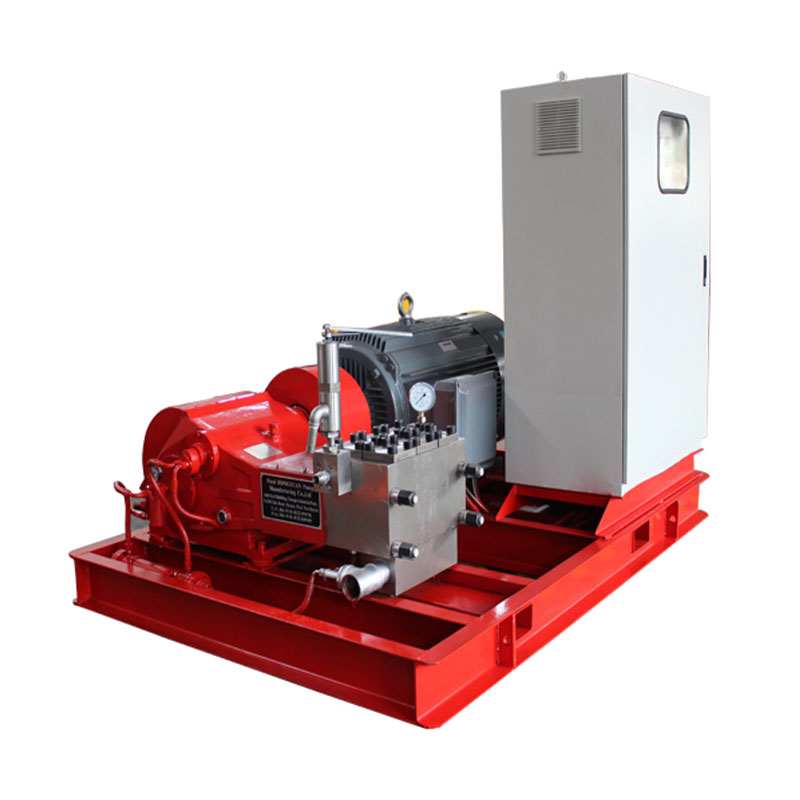

Jednostka stacjonarna z silnikiem elektrycznym
Długość: 2200 mm
Szerokość: 1600 mm
Wysokość: 1600 mm
Waga: 1800 kg

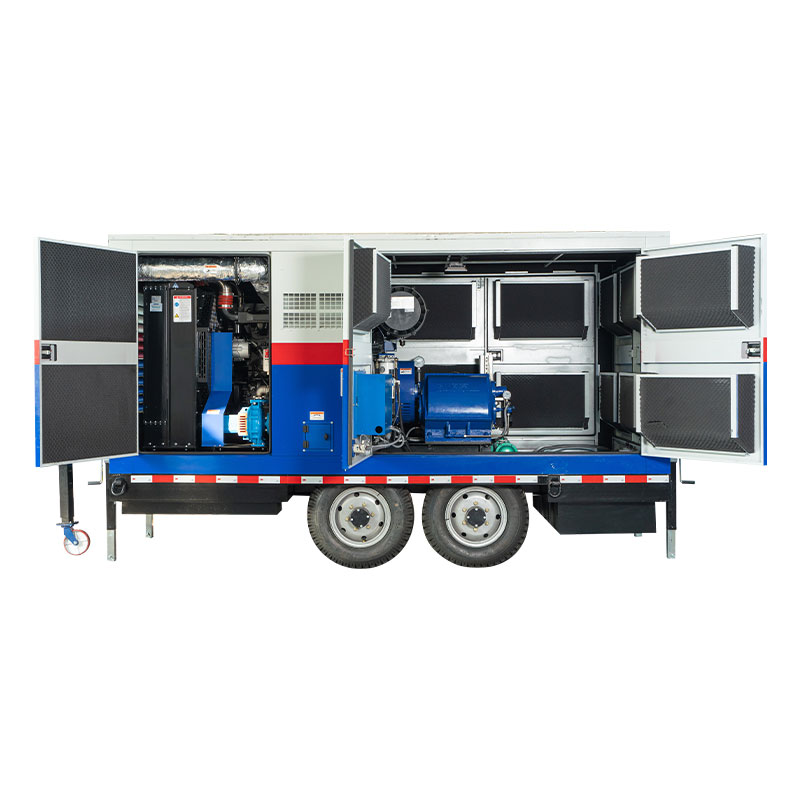

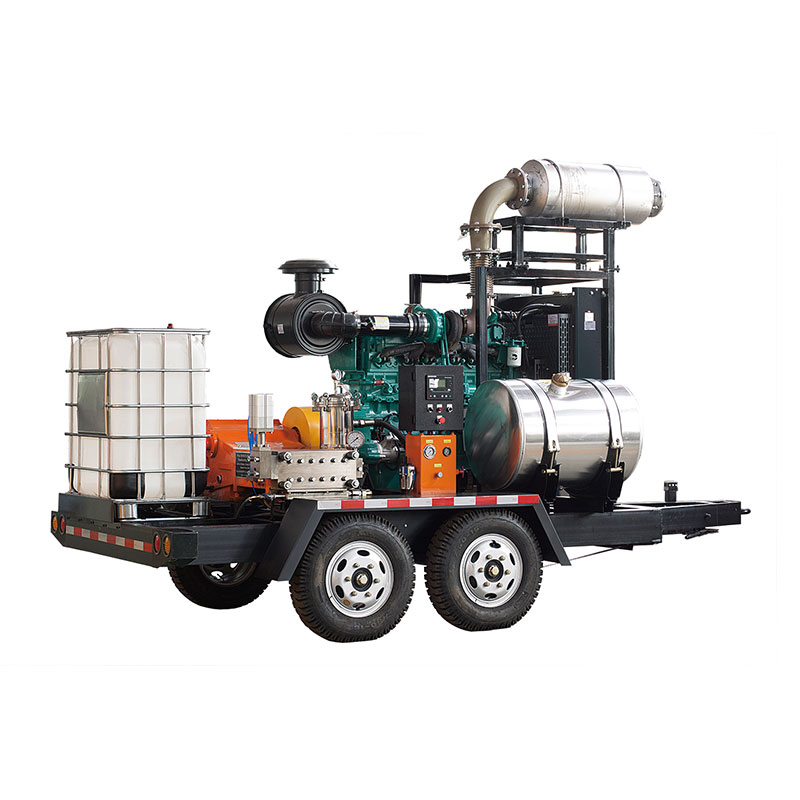

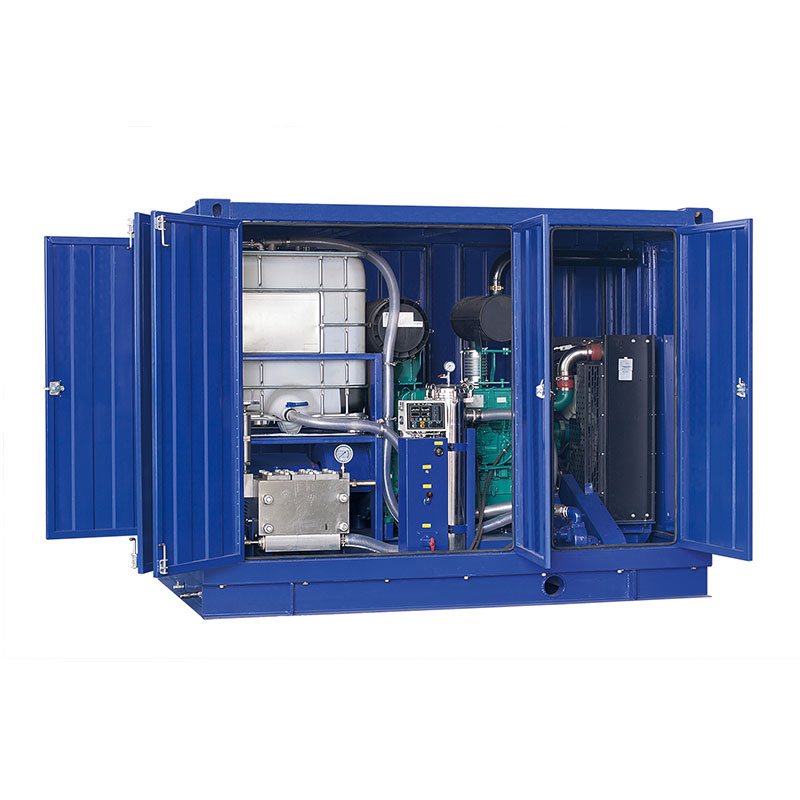

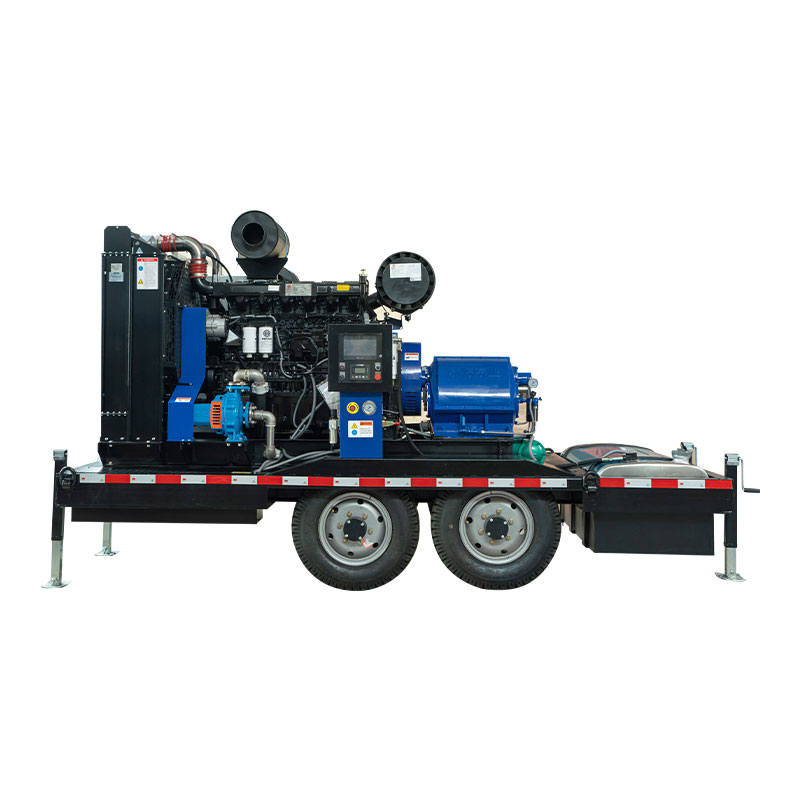

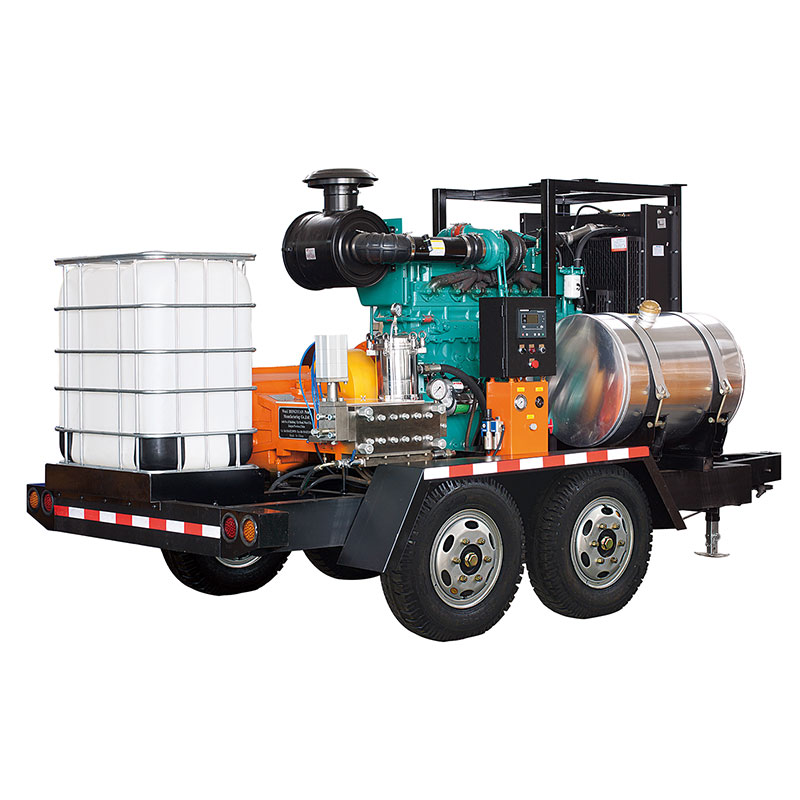

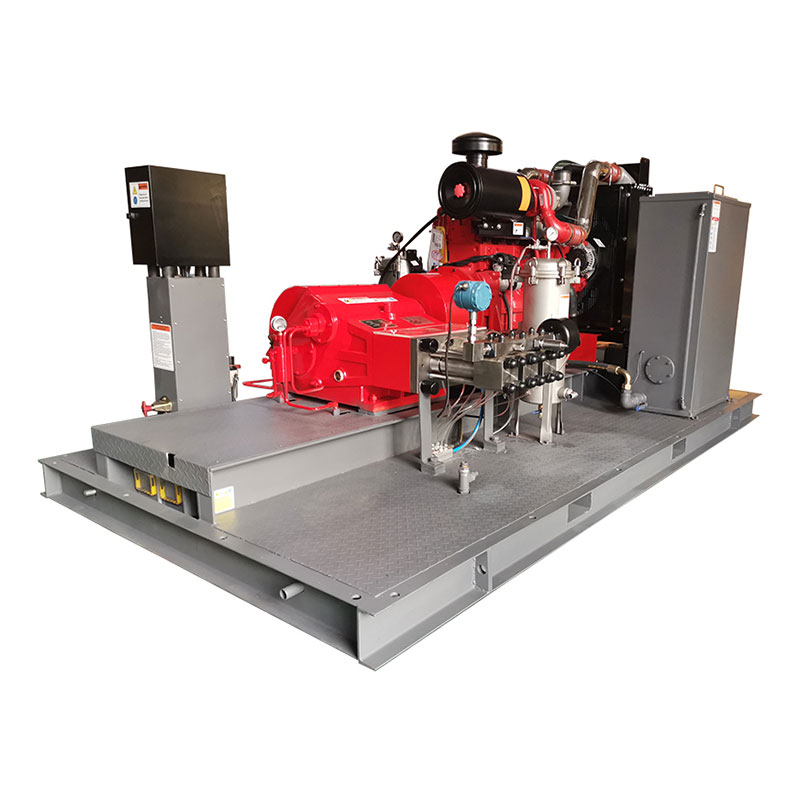

Jednostka stacjonarna z silnikiem wysokoprężnym
Długość: 3500 mm
Szerokość: 2000 mm
Wysokość: 2000 mm
Waga: 2200 kg
Funkcje
Moc znamionowa do 300 kW
Pozioma konstrukcja 3-cylindrowa
Szeroka gama uzupełniających urządzeń pomocniczych
Jakość i niezawodność
Głowica pompy ze stali nierdzewnej jest wolna od naprężeń przemiennych
Wstępnie naprężone uszczelnienie wysokociśnieniowe zapewnia dłuższą żywotność
Solidny ceramiczny tłok zapewniający wysoką wytrzymałość i stabilną pracę
Zintegrowany układ chłodzenia oleju smarowego i tłoka poprawiający żywotność.
Wbudowany podwójny reduktor biegów zapewniający wyższą wydajność przekładni
Specjalna konstrukcja filtra magnetycznego skrzyni korbowej
Układ wymuszonego smarowania skrzyni korbowej
Zintegrowana konstrukcja kulowego zaworu wlotowego cieczy znacznie poprawia wydajność mechaniki płynów.
Projekt obliczeniowej mechaniki płynów pod kątem obciążenia dynamicznego, aby zapewnić najwyższą niezawodność w warunkach pracy przy maksymalnych obciążeniach.
Wał korbowy jest wykonany w procesie kucia o wysokiej wytrzymałości i poddawany specjalnej obróbce

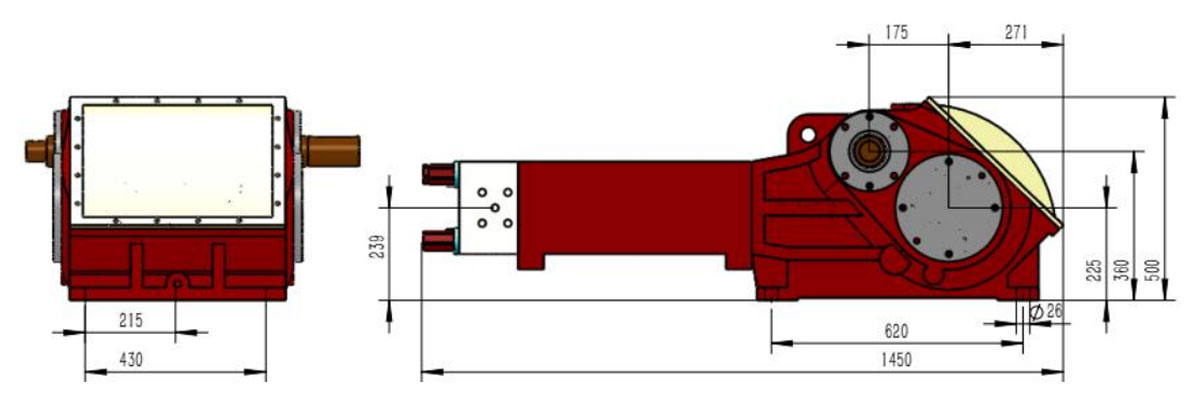

Główne wymiary bez akcesoriów takich jak przewód ssący, regulator ciśnienia itp.
Szczegółowe rysunki wymiarowe i wagi dostępne są na życzenie
| Modelka | Tłok | Przepływ | Wymagana moc (kW) | D | obroty na minutę | |||
| Średnica | 160kw | 200kw | 250kw | 280kw | n1 | n2 | ||
| (mm) | (l/min) | Ciśnienie robocze (bar) | ||||||
| DLACZEGO30018 | 18 | 34 | 2400 | 2760 | 1500 | 366 | ||
| DLACZEGO30020 | 20 | 41 | 1900 | 2400 | 2760 | 1500 | 366 | |
| DLACZEGO30022 | 22 | 50 | 1600 | 2000 | 2500 | 2800 | 1500 | 366 |
| DLACZEGO30024 | 24 | 60 | 1350 | 1700 | 2100 | 2500 | 1500 | 366 |
| DLACZEGO30026 | 26 | 70 | 1150 | 1430 | 1780 | 2000 | 1500 | 366 |
| DLACZEGO30028 | 28 | 81 | 980 | 1200 | 1540 | 1800 | 1500 | 366 |
| DLACZEGO30030 | 30 | 93 | 860 | 1100 | 1300 | 1600 | 1500 | 366 |
| DLACZEGO30032 | 32 | 106 | 750 | 950 | 1180 | 1380 | 1500 | 366 |
| DLACZEGO30034 | 34 | 120 | 680 | 850 | 1040 | 1200 | 1500 | 366 |
| DLACZEGO30036 | 36 | 134 | 600 | 750 | 930 | 1080 | 1500 | 366 |
| DLACZEGO30040 | 40 | 165 | 480 | 600 | 750 | 880 | 1500 | 366 |
| DLACZEGO30045 | 45 | 209 | 380 | 500 | 590 | 700 | 1500 | 366 |
| DLACZEGO30050 | 50 | 259 | 310 | 400 | 480 | 560 | 1500 | 366 |
| DLACZEGO30055 | 55 | 313 | 250 | 320 | 400 | 470 | 1500 | 366 |
| DLACZEGO30060 | 60 | 372 | 220 | 280 | 330 | 390 | 1500 | 366 |
| DLACZEGO30065 | 65 | 437 | 180 | 220 | 280 | 330 | 1500 | 366 |
| DLACZEGO30070 | 70 | 507 | 160 | 200 | 240 | 290 | 1500 | 366 |
| DLACZEGO30075 | 75 | 582 | 140 | 170 | 210 | 250 | 1500 | 366 |
| D = średnica tłoka/tłoka. [mm] | DLACZEGO30018~WHY30028: Fluid End, spring preload dynamic seal, SS fluid end |
| n1=silnik/obroty silnika | DLACZEGO30022~WHY30050: type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2 = obroty wału korbowego | DLACZEGO30050~WHY30075: type Fluid End, spring preload packing seal, alloy steel fluid end |
| Prędkość tłoka N2: 0,73 m/s | Tabela konwersji: Moc 1kW=1,34KM |
| Siła pręta: 105KN | Ciśnienie robocze 1 bar = 14,5 psi = 0,1 MPa |
| Skok: 120 mm | Wydajność konwersji pompy wysokociśnieniowej WHY może wynosić do 92% ~ 98% |
| Wybór N2: 439 |
