Dom > Katalogi > Pompa wysokiego ciśnienia > Wysokociśnieniowa ceramiczna pompa tłokowa WHY50000

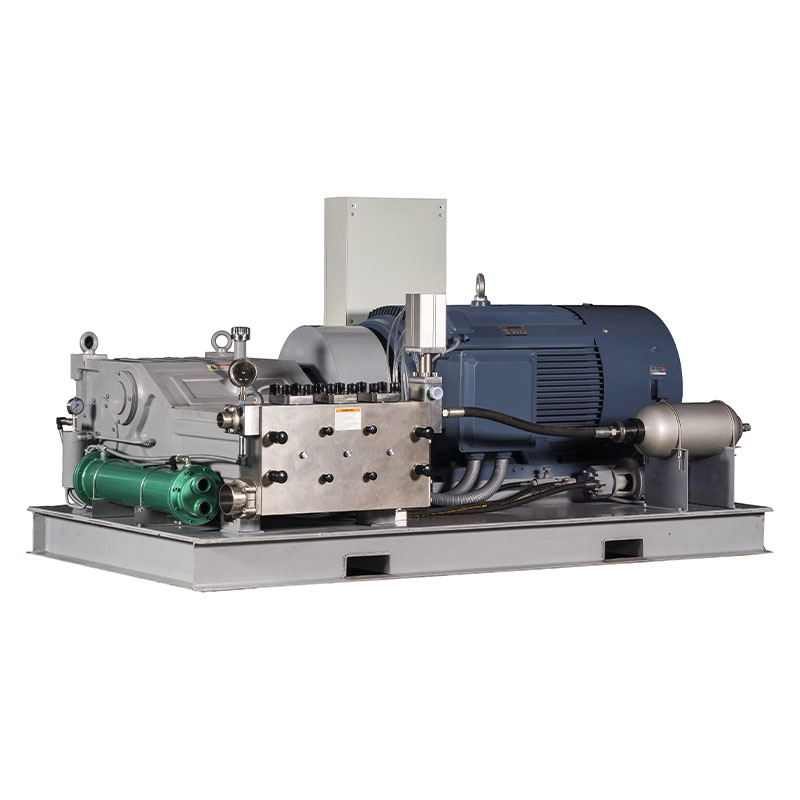

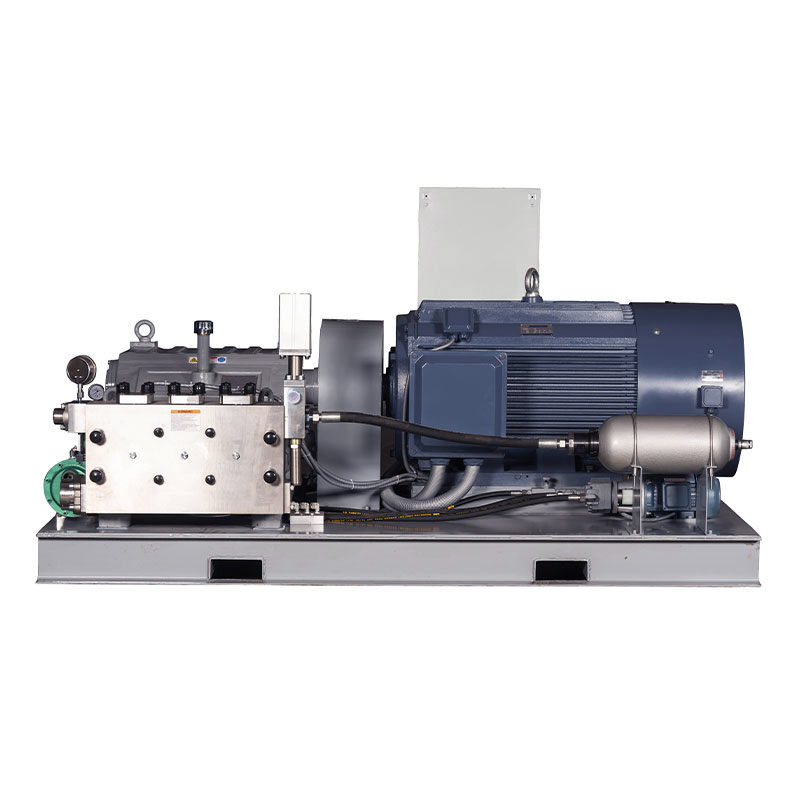

Pompy wysokociśnieniowe WHY50000 są zbudowane do pracy przy ciągłym maksymalnym obciążeniu określonym w parametrach wydajności. Wystarczy porównać prędkość wału korbowego, średnią prędkość tłoka, średnicę tłoka i moc znamionową.
Jakość i niezawodność
Głowica pompy ze stali nierdzewnej jest wolna od naprężeń przemiennych
Uszczelnienie pod wysokim ciśnieniem sprężyny wstępnej zapewnia dłuższą żywotność
Solidny, ceramiczny tłok zapewniający wysoką wytrzymałość i stabilną pracę
Zintegrowany układ chłodzenia oleju smarowego i tłoka poprawiający żywotność.
Wbudowany podwójny reduktor biegów zapewniający wyższą wydajność przekładni
Specjalna konstrukcja filtra magnetycznego skrzyni korbowej
Układ wymuszonego smarowania skrzyni korbowej
Zintegrowana konstrukcja kulowego zaworu wlotowego cieczy znacznie poprawia wydajność mechaniki płynów.
Projekt obliczeniowej mechaniki płynów dla obciążeń dynamicznych, aby zapewnić najwyższą niezawodność w warunkach pracy przy maksymalnych obciążeniach.
Wał korbowy wykonany jest w procesie kucia o wysokiej wytrzymałości i jest poddawany specjalnej obróbce
| DLACZEGO50000-388 | |||||||||||
| Modelka | Tłok | Przepływ | Wymagana moc (kw) | D | obroty na minutę | ||||||
| Średnica | 280kw | 315kw | 355kw | 400kw | 450kw | 500kw | 550kw | n1 | n2 | ||
| (mm) | (I/min) | Ciśnienie robocze (bar) | 1500 | 388 | |||||||
| DLACZEGO50020 | 20 | 44 | 3350 | 1500 | 388 | ||||||
| DLACZEGO50022 | 22 | 53 | 2770 | 3115 | 1500 | 388 | |||||
| DLACZEGO50024 | 24 | 63 | 2330 | 2620 | 2950 | 1500 | 388 | ||||
| DLACZEGO50026 | 26 | 74 | 1985 | 2230 | 2515 | 2835 | 1500 | 388 | |||
| DLACZEGO50028 | 28 | 86 | 1710 | 1925 | 2170 | 2445 | 2750 | 3055 | 1500 | 388 | |
| DLACZEGO50030 | 30 | 99 | 1490 | 1675 | 1890 | 2130 | 2395 | 2660 | 2925 | 1500 | 388 |
| DLACZEGO50035 | 35 | 112 | 1310 | 1475 | 1660 | 1870 | 2105 | 2340 | 2570 | 1500 | 388 |
| DLACZEGO50040 | 40 | 175 | 840 | 945 | 1060 | 1195 | 1345 | 1495 | 1645 | 1500 | 388 |
| DLACZEGO50045 | 45 | 222 | 660 | 745 | 840 | 945 | 1065 | 1180 | 1300 | 1500 | 388 |
| DLACZEGO50050 | 50 | 274 | 535 | 605 | 680 | 765 | 860 | 960 | 1055 | 1500 | 388 |
| DLACZEGO50055 | 55 | 332 | 445 | 500 | 560 | 635 | 710 | 790 | 870 | 1500 | 388 |
| DLACZEGO50060 | 60 | 395 | 370 | 420 | 470 | 530 | 600 | 665 | 730 | 1500 | 388 |
| DLACZEGO50065 | 65 | 463 | 315 | 355 | 400 | 455 | 510 | 565 | 625 | 1500 | 388 |
| DLACZEGO50070 | 70 | 537 | 275 | 310 | 345 | 390 | 440 | 490 | 535 | 1500 | 388 |
| DLACZEGO50075 | 75 | 617 | 240 | 270 | 300 | 340 | 385 | 425 | 470 | 1500 | 388 |
| DLACZEGO50080 | 80 | 702 | 210 | 235 | 265 | 300 | 335 | 375 | 410 | 1500 | 388 |
| DLACZEGO50085 | 85 | 792 | 185 | 210 | 235 | 265 | 300 | 330 | 365 | 1500 | 388 |
| DLACZEGO50090 | 90 | 888 | 165 | 185 | 210 | 235 | 265 | 295 | 325 | 1500 | 388 |
| DLACZEGO50095 | 95 | 990 | 150 | 165 | 190 | 210 | 240 | 265 | 290 | 1500 | 388 |
| DLACZEGO50100 | 100 | 1096 | 135 | 150 | 170 | 190 | 215 | 240 | 265 | 1500 | 388 |
| DLACZEGO50105 | 105 | 1209 | 120 | 135 | 155 | 175 | 195 | 215 | 240 | 1500 | 388 |
| DLACZEGO50110 | 110 | 1327 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 1500 | 388 |
| D = średnica tłoka/tłoka. [mm] | DLACZEGO50020~WHY50034: A type Fluid End, spring-loaded dynamic seal, SS fluid end |
| n1=silnik/obroty silnika | WHY50036~WHY50060: Końcówka hydrauliczna typu B, sprężynowe uszczelnienie uszczelnienia, końcówka hydrauliczna ze stopu i stali nierdzewnej |
| n2 = obroty wału korbowego | DLACZEGO50060~WHY50110: C type Fluid End, spring loaded packing seal, alloy fluid end |
| Tabela konwersji: Moc 1kW=1,34KM | Wydajność konwersji pompy wysokociśnieniowej WHY może wynosić do 90% ~ 96% |
| Ciśnienie robocze 1 bar = 14,5 psi = 0,1 MPa | |
| Skok: 120 mm | |
| Wybór N2: 457 |
Dynamiczne uszczelnienie wysokociśnieniowe promuje zalety konstrukcji uszczelnienia typu Y, jeszcze bardziej poprawiając wydajność, a specjalny ceramiczny tłok może osiągnąć maksymalnie 3000 barów.
