Dom > Katalogi > Pompa wysokiego ciśnienia > System pompy wysokociśnieniowej WHY60000
Pompy wysokociśnieniowe WHY60000 są zbudowane do pracy przy ciągłym maksymalnym obciążeniu określonym w parametrach wydajności. Wystarczy porównać prędkość wału korbowego, średnią prędkość tłoka, średnicę tłoka i moc znamionową.
Pompa wysokiego ciśnienia
Waga: około 2800 KG

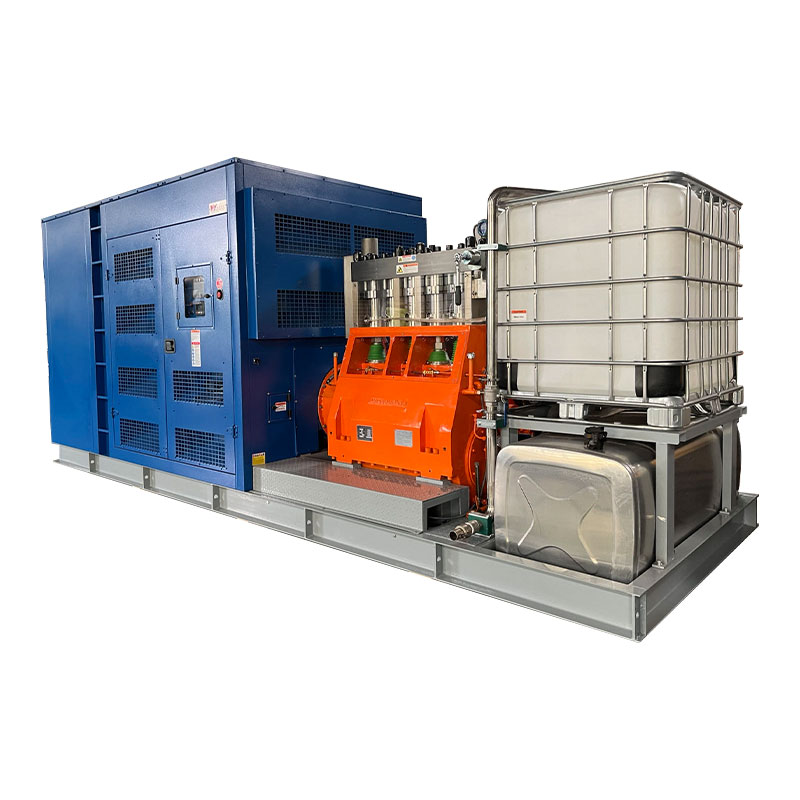

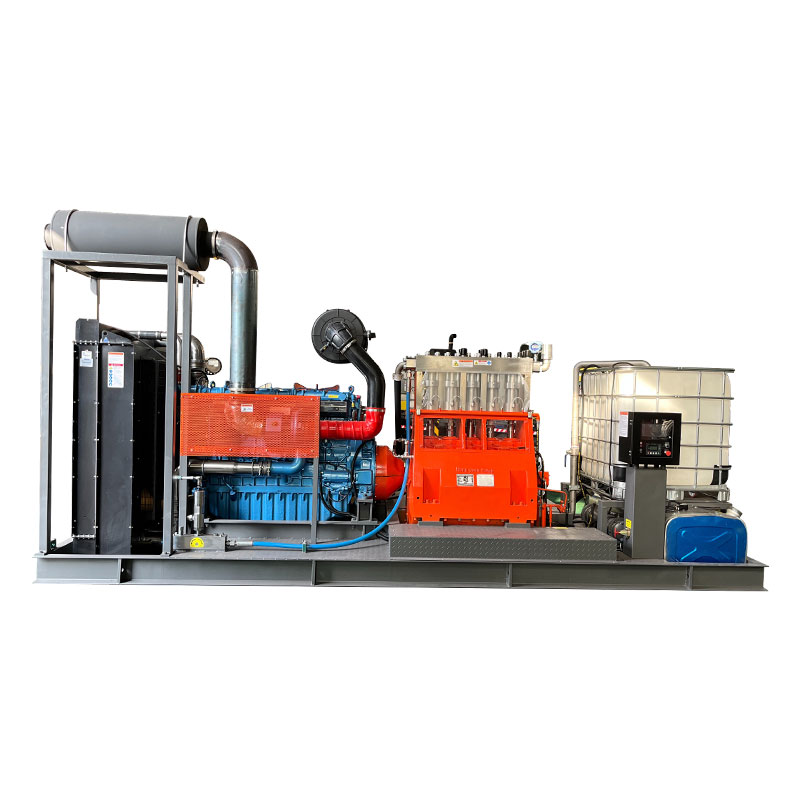

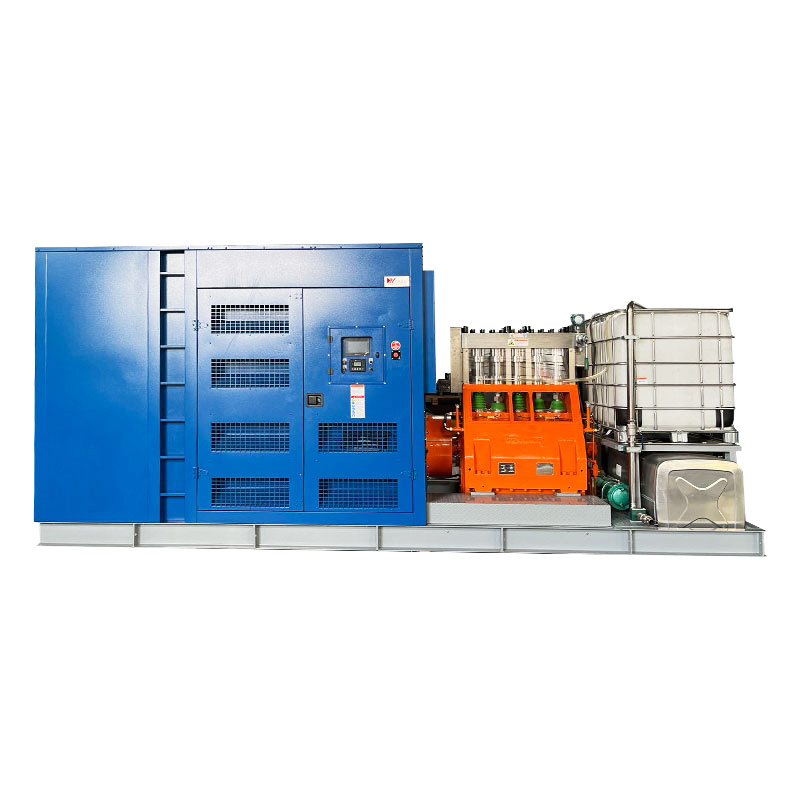

Jednostka stacjonarna z silnikiem diesla
Długość: 4500 mm
Szerokość: 2000 mm
Wysokość: 2450 mm
Waga: 8000 kg
Funkcja
Moc znamionowa do 800 kW
Pionowa konstrukcja 3-cylindrowa
| Seria WHY60000 | |||||||||
| Modelka | Tłok | Przepływ | Wymagana moc (kW) | D | obroty na minutę | ||||
| Średnica | 500kw | 560kw | 630kw | 710kw | 800kw | n1 | n2 | ||
| (mm) | (l/min) | Ciśnienie robocze (bar) | |||||||
| DLACZEGO60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| DLACZEGO60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| DLACZEGO60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| DLACZEGO60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| DLACZEGO60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| DLACZEGO60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| DLACZEGO60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| DLACZEGO60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| DLACZEGO60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| DLACZEGO60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| DLACZEGO60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| DLACZEGO60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| DLACZEGO60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| DLACZEGO60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| DLACZEGO60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| DLACZEGO60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| DLACZEGO60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| DLACZEGO60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| DLACZEGO60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| DLACZEGO60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| DLACZEGO60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| DLACZEGO60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| DLACZEGO60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| D = średnica tłoka/tłoka. [mm] | DLACZEGO60022~WHY60034: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=silnik/obroty silnika | DLACZEGO60036~WHY60060: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2 = obroty wału korbowego | DLACZEGO60060~WHY60110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| Prędkość tłoka N2: 0,73 m/s | Tabela konwersji: Moc 1kW=1,34KM |
| Siła pręta: 155KN | Ciśnienie robocze 1 bar = 14,5 psi = 0,1 MPa |
| Skok: 100 mm | Wydajność konwersji pompy wysokociśnieniowej WHY może wynosić do 92% ~ 98% |
| Wybór N2: 450 |
Dynamiczne uszczelnienie wysokociśnieniowe promuje zalety konstrukcji uszczelnienia typu Y, jeszcze bardziej poprawiając wydajność, a specjalny ceramiczny tłok może osiągnąć maksymalnie 3000 barów.
